溫度控制電路在工農業生產和日常生活中用途非常廣泛，例如工業上的特種煉鋼爐，農業上建造的蔬菜大棚，家用冰箱，空調以及智能洗衣機，電水壺等。掌握電路的原理，可以很好地指導我們應用，解決在應用中遇到的一些問題 ，下面選幾個典型的應用電路進行分析

一、數字顯示調節儀控溫電路

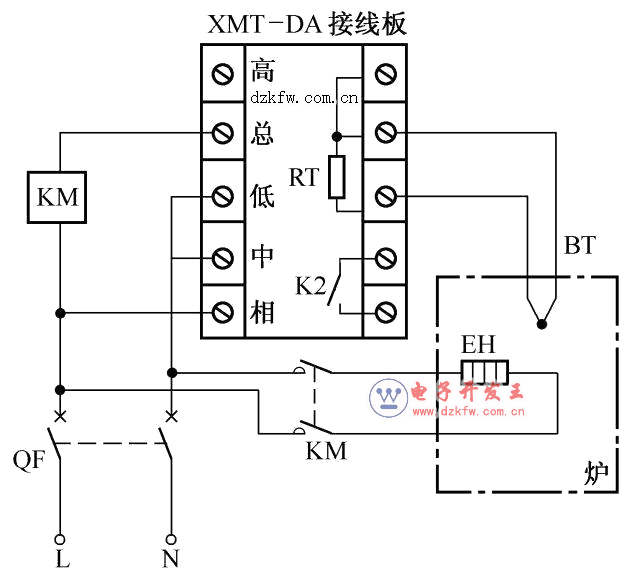

控溫電路原理圖
1，電路的組成

本電路比較簡單，由斷路器QF，交流接觸器KM，數顯溫控器組成。

2，電路的工作原理

斷路器QF合閘，當溫控器的熱電偶測得周圍的溫度小于設定值時，溫控器的總和低接通，交流接觸器線圈KM回路閉合，交流接觸器線圈得電，交流接觸器主觸點閉合，發熱體被接通開始加熱，當環境溫度達到設定值時，溫控器的總和低斷開，交流接觸器線圈回路斷開，線圈失電，主觸點斷開，發熱體停止加熱，溫度圍繞設定值上下波動，控制在一個合理的區間內。

二、簡單的溫控電路圖

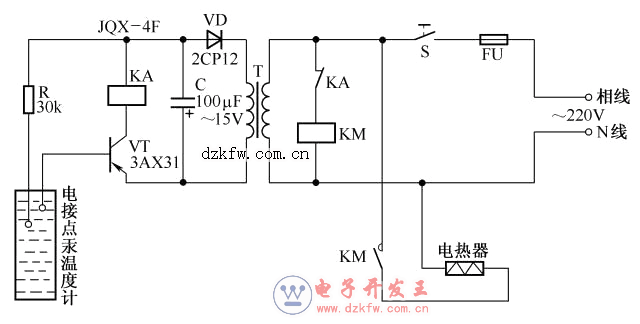

電接點汞溫度計控制電路
加熱器 由交流接觸器的主觸點控制，交流接觸器的主觸點又由交流

接觸器的線圈控制，而交流接觸器的線圈又由中間繼電器的常閉觸點控制，中間繼電器的常閉觸點，又由中間繼電器的線圈控制，中間繼電器的線圈，串聯在三極管Vt的集電極，當三極管導通時，中間繼電器線圈得電， 而三極管的導通是由電接點汞溫度計控制的，當溫度計所測量的溫度達到設定值時，三極管的基極回路被接通，中間繼電器的線圈得電，中間繼電器的常閉觸點KA斷開，交流接觸器的線圈失電，交流接觸器的主觸點斷開，電熱器斷電停止加熱，當溫度計沒有達到設定值時，三極管的基極斷開，三極管截止，中間繼電器的線圈失電，中間繼電器的常閉觸點復位，交流接觸器的線圈得電，主觸點閉合，電熱器通電加熱。電路當中的T是降壓變壓器，把220伏的交流電變成15v的交流電，VD，是整流二極管，C，濾波電容，通過降壓，整流，濾波所產生的直流電為三極管提供工作點電壓。

三、自動氣體循環爐控溫電路

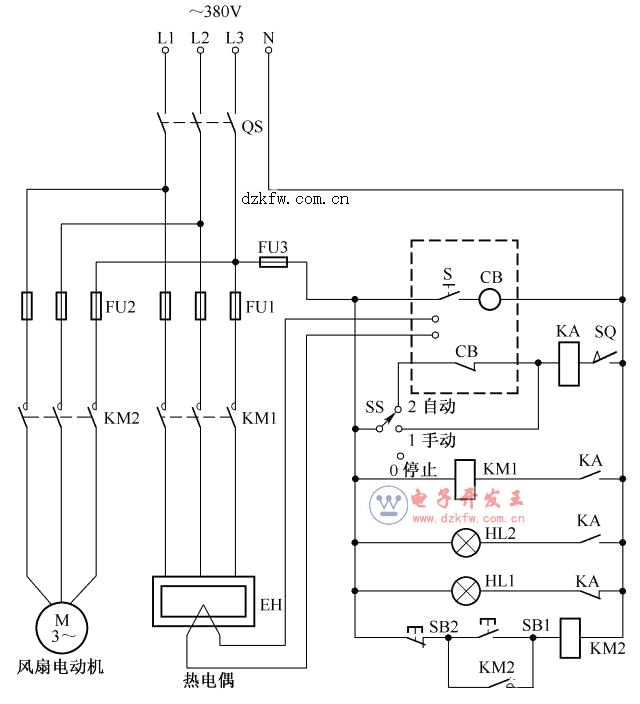

自動氣體循環爐原理圖
自動氣體循環循環爐，是工廠熱處理車間

用于低溫回火氣體滲碳的并式三相電阻爐，其工作過程如下：

分為手動和自動兩種工作方式。

自動方式

閉合總隔離開關QS，選擇開關有“手動”，“自動”，“停止”三個位置，把選擇開關旋轉到自動位置，電源與端點2接通，同時打開溫控器的電源開關S，蓋上三相電阻爐爐蓋，行程開關SQ閉合（行程開關與爐蓋是聯動的），當熱電偶所測爐溫沒有達到設定值時，溫控器常閉觸點CB是閉合的，線圈KA回路接通，KA常開觸點閉合，常閉觸點斷開，

KM1線圈得電，電阻爐加熱，加熱指示燈HL2點亮，停止加熱指示燈HL1熄滅；當爐內溫度達到設定值時，溫控器常閉觸點cB斷開，KA線圈失電，KA的常開觸點和常閉觸點復位，交流接觸器主觸點斷開，電阻爐停止加熱，加熱指示燈熄滅，停止加熱指示燈點亮，實現自動控溫。

手動控制：

選擇開關接通端子1，電源不經過溫控儀的常閉觸點直接接通KA線圈，交流接觸器主觸點閉合，電阻爐加熱，要停止加熱，選擇開關旋到停止位置。

風扇的工作方式：

風扇電動機用交流接觸器自鎖電路進行控制，當需要風機工作時，按下啟動按鈕SB1，不需要時，只需按下停止按鈕，風機的啟動和停止，都是采用手動的方式完成的。

四、雙功能三相電阻加熱爐控溫電路

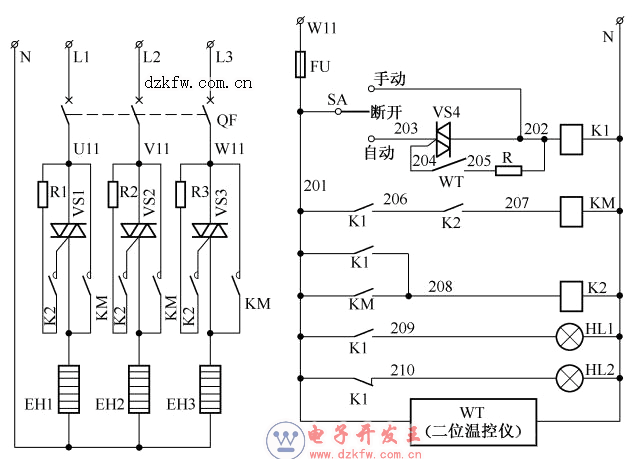

雙功能加熱爐溫控原理圖
本電路由控制電路和主電路組成。主電路由三相斷路器QF，交流接觸器的主觸點KM，三個雙向晶閘管（VS1，vs2，vS3）及觸發電路，加熱器（EH1一EH3）等組成。

控制電路主要包括選擇開關SA，雙向晶閘管vS4及觸發電路，中間繼電器K1,觸發繼電器K2，交流接觸器的線圈KM，溫控器WT，熔斷器FU。

這個電路有手動和自動兩種運行方式。

自動工作方式，當選擇開關旋轉到自動位置（201和203接通），爐溫沒有達到溫控器的設定值時，溫控器的熱開觸點（204和205）閉合， 晶閘管vS4導通，中間繼電器k1線圈得電，各常開觸點閉合，常閉觸點斷開，當201和206接通時，為交流接觸器km線圈得電做準備，當201和208接通時，繼電器K2線圈得電，常開觸點K2閉合（206和207接通），交流接觸器km線圈得電，主觸點閉合，加熱器導電加熱，繼電器K2常開觸點閉合，晶閘管vS1一vS3控制極接通處于備用狀態，當交流接觸器某一個主觸點不導通時，與之并聯的晶閘管就會導通，帶替交流接觸器的主觸點繼續為電熱管供電，提高電熱器供電的可靠性，同時由于K1各觸點動作，201和209接通，加熱指示燈HL1點亮，201和210斷開，指示燈HL2熄滅，說明電阻加熱爐正在加熱。

手動運行方式。

當電阻加熱爐溫度達到上限上圖時，熱開觸點WT斷開，雙向晶閘管VS4截止，中間繼電器線圈K1失電，接觸器主觸點KM斷開，雙向晶閘管VS1,VS2,VS3截止，電阻加熱器失電停止加熱，指示燈HL1熄滅，HL2點亮。溫度控制在上限和下限之間。

選擇開關SA旋轉到手動位置，201和202接通，中間繼電器線圈K1得電，K1各觸點動作，K2線圈得電，K2常開觸點閉合，接觸器主觸點閉合，電阻加熱爐工作，同時主電路中晶閘管控制電路接通，處于備用狀態，指示燈HL1點亮，HL2熄滅；手動工作方式溫控器無法控制溫度高低，當不需要電阻加熱爐時，選擇開關旋轉到通停止位置，電阻加熱爐不在加熱。
