簡易花草能澆水控制器,Automatic watering apparatus

關鍵字：自動澆水電路，澆水控制，CD4069

對于機關、學校和花場等單位的植被，要經常需要人工或由人工控制機器澆水，工作量又大又繁雜。許多家庭都養了不少花草，但如果主人想外去較長時間度假或旅游，又擔心花草因長時間無人澆水而枯萎。這里介紹一種設計新穎、結構簡單，適用于企事業單位和家庭使用的，為花草自動澆水的智能控制器電路。

一、工作原理

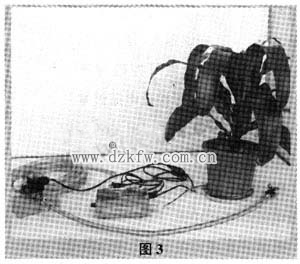

　　智能澆水控制器電電原理圖如圖1所示，220V交流電源由變壓器降壓和全波整流后，經三端穩壓器產生+12V和+5V的直流電壓，分別提供給CD4069、Q1和Q2。在植被取樣土壤中放置一個濕度傳感器(可自制，如在萬用電路板上用焊錫焊出如圖2所示的線路，然后引出兩條端線作為濕敏電阻的兩端)，當植被的土壤比較干燥時，濕敏電阻呈現大電阻，Q1截止，CD4069的1腳呈低電位，經內部反相器后2腳輸出高電位，Q2導通，繼電器線圈因有電流通過導致常開觸點閉合，電磁閥的閥門打開，接通噴水器水管的水路，噴水器開始噴水。當噴水到一定的時間，取樣土壤濕度變小，濕敏電阻呈現小電阻，Q1導通，CD4069的1腳呈高電位。經內部反相器后2腳輸出低電位，Q2截止，繼電器線圈失電，常開觸點斷開，電磁閥的閥門關閉，噴水器停止噴水，直到土壤濕度再一次變大為止。其中20K的電位器用于調節噴水靈敏度，SW為在濕敏電阻的支路上串聯一個按鈕開關，則該支路斷開時，可強制打開電磁閥門進行噴水。圖3為做好的成品外觀圖。

二、元件選擇

　　變壓器T用市售220V／12×2的小型電源變壓器繼電器，K用市售普通工作電壓為12V電磁繼電器，電磁閥可用用交流220V二位二通氣液控閥，其它元件無特別要求。
