氣敏傳感器HQ-2構成的煙霧報警電路

作者:佚名    文章來源:網絡    點擊數:    更新時間:2024/2/23

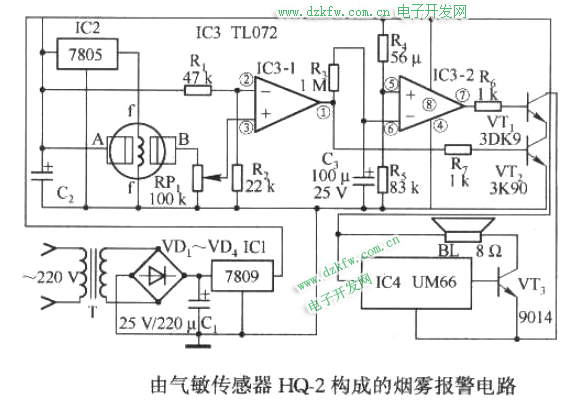

下圖是由氣敏傳感器HQ-2構成的煙霧報警電路,適用于會議室、客廳等場所作為禁煙指示。

氣敏傳感器HQ-2構成的煙霧報警電路

1.電路組成

上圖所示電路主要由電源電路(IC1、102等)氣敏檢測及定時報警輸出電路等組成。

2.原理簡介

氣敏傳感器HQ-2的A與B之間的電阻值在無煙環境中為幾十千歐,在有煙霧環境中電阻值會下降到幾千歐。當氣敏傳感器未檢測到煙霧時,其B端輸出低電平,IC3-1組成的比較器輸出低電平,從而使VT2截止,電路不會報警。當氣敏傳感器檢測到煙霧時,其A與B電極之間的電阻迅速下降,B端輸出的電壓經RPi分壓后加到IC3-1的③腳上,使③腳電壓大于②腳電壓,其①腳輸出高電平,使VI2導通。IC3-2在IC3-1翻轉之前輸出高電平,因此VTi也處于導通狀態。只要103-1的①腳轉變?yōu)楦唠娖剑?04(UM66) 8會被觸發-3E動揚聲器BL發出音樂聲,以告知煙霧超出了設定值。

當IC3-1翻轉輸出高電平時,該信號也通過R3對C3進行充電(定時器開始工作)。一旦C3上的電壓達到閾值電壓從而使IC3-2的⑥腳電壓大于⑤腳電壓,IC3-2的⑦腳輸出低電平,使VTi截止,報警聲也隨之消失。煙霧消失后,比較器復位,C3通過IC3-1放電,為下一次報警做好準備。

提示:調整R3的電阻值,可改變報警信號的長短。
