用ne555定時器芯片制作便捷的電壓-時間轉換器,voltage to timer via ne555

作者:佚名    文章來源:本站原創    點擊數:2013    更新時間:2017-3-23

關鍵字:用ne555定時器芯片制作便捷的電壓-時間轉換器

 圖1所示的電路是一個簡單、低廉的電壓-時間轉換器,該電路采用了通用的555定時器芯片。通過將模擬電壓輸入端連接到充電電阻器R,而不是將R連接到Vcc,就可以將IC的單穩態多諧振蕩器用作為電壓-時間轉換器。經過這一更改,定時器芯片的輸出時間周期 tp與輸入電壓VIN成正比。當加上輸入電壓時,電容器C兩端的電壓依據下式呈指數變化,



,其中RC為電路的時間常數,C的單位是法拉,R的單位為歐姆。在一個時間常數內,電容器C兩端的電壓變化約為輸入電壓 VIN的63%。該單穩態多諧振蕩器的輸出定時時間為。固定電阻R和電容C的值使RC保持為常數,改變輸入電壓VIN的值,可以得到可變的輸出定時。該電路的輸出脈沖寬度與輸入電壓成反比例。

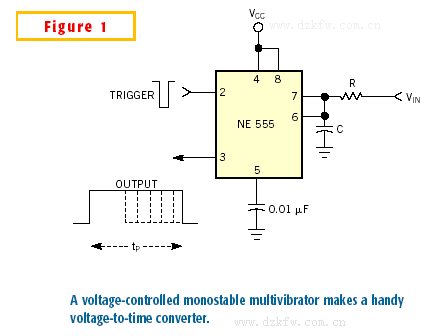

圖1 用壓控單穩態多諧振蕩器制作便捷的電壓-時間轉換器。

用壓控單穩態多諧振蕩器制作便捷的電壓-時間轉換器
