什么是濕度傳感器?濕度傳感器的簡介_(kāi)測量_元件_條件

作者:佚名    文章來源:網絡    點擊數:    更新時間:2024/5/10

人類的生存和社會活動與濕度密切相關。隨著現代化的發展,很難找出一個與濕度無關的領域來。由于應用領域不同,對濕度傳感器的技術要求也不同。從制造角度看,同是濕度傳感器,材料、結構不同,工藝不同.其性能和技術指標(像精度方面)有很大差異,因而價格也相差甚遠。

對使用者來說,選擇濕度傳感器時,首先要搞清楚需要什么樣的傳感器;在自己的財力允許的情況下選購何種檔次的產品,權衡好“需要與可能”的關系,不至于盲目行事。

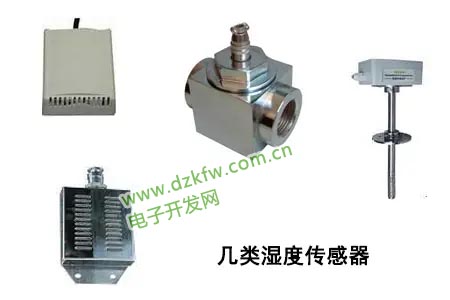

濕度傳感器

原理:

濕敏元件是最簡單的濕度傳感器。濕敏元件主要有電阻式、電容式兩大類。

濕敏電阻的特點是在基片上覆蓋一層用感濕材料制成的膜,當空氣中的水蒸氣吸附在感濕膜上時,元件的電阻率和電阻值都發生變化,利用這一特性即可測量濕度。

濕敏電容一般是用高分子薄膜電容制成的,常用的高分子材料有聚苯乙烯、聚酰亞胺、酪酸醋酸纖維等。當環境濕度發生改變時,濕敏電容的介電常數發生變化,使其電容量也發生變化,其電容變化量與相對濕度成正比。

電子式濕敏傳感器的準確度可達2-3%RH,這比干濕球測濕精度高。

濕敏元件的線性度及抗污染性差,在檢測環境濕度時,濕敏元件要長期暴露在待測環境中,很容易被污染而影響其測量精度及長期穩定性。這方面沒有干濕球測濕方法好。下面對各種濕度傳感器進行簡單的介紹。

1、氯化鋰濕度傳感器

(1)電阻式氯化鋰濕度計

第一個基于電阻-濕度特性原理的氯化鋰電濕敏元件是美國標準局的F.W.Dunmore研制出來的。這種元件具有較高的精度,同時結構簡單、價廉,適用于常溫常濕的測控等一系列優點。

氯化鋰元件的測量范圍與濕敏層的氯化鋰濃度及其它成分有關。單個元件的有效感濕范圍一般在20%RH 以?xún)?nèi)。例如0.05%的濃度對應的感濕范圍約為(80~100)%RH ,0.2%的濃度對應范圍是(60~80)%RH 等。由此可見,要測量較寬的濕度范圍時,必須把不同濃度的元件組合在一起使用。可用于全量程測量的濕度計組合的元件數一般為5個,采用元件組合法的氯化鋰濕度計可測范圍通常為(15~100)%RH,國外有些產品聲稱其測量范圍可達(2 ~100)%RH 。

(2)露點式氯化鋰濕度計

露點式氯化鋰濕度計是由美國的 Forboro 公司首先研制出來的,其后我國和許多國家都做了大量的研究工作。這種濕度計和上述電阻式氯化鋰濕度計形式相似,但工作原理卻完全不同。簡而言之,它是利用氯化鋰飽和水溶液的飽和水汽壓隨溫度變化而進行工作的。

2、碳濕敏元件

碳濕敏元件是美國的 E.K.Carver 和 C.W.Breasefield 于1942年首先提出來的,與常用的毛發、腸衣和氯化鋰等探空元件相比,碳濕敏元件具有響應速度快、重復性好、無沖蝕效應和滯后環窄等優點,因之令人矚目。我國氣象部門于70年代初開展碳濕敏元件的研制,并取得了積極的成果,其測量不確定度不超過±5%RH ,時間常數在正溫時為2~3s,滯差一般在7%左右,比阻穩定性亦較好。

3、氧化鋁濕度計

氧化鋁傳感器的突出優點是,體積可以非常小(例如用于探空儀的濕敏元件僅90μm厚、12mg重),靈敏度高(測量下限達-110℃露點),響應速度快(一般在 0.3s 到 3s 之間),測量信號直接以電參量的形式輸出,大大簡化了數據處理程序,等等。另外,它還適用于測量液體中的水分。如上特點正是工業和氣象中的某些測量領域所希望的。因此它被認為是進行高空大氣探測可供選擇的幾種合乎要求的傳感器之一。也正是因?yàn)檫@些特點使人們對這種方法產生濃厚的興趣。然而,遺憾的是盡管許多國家的專業人員為改進傳感器的性能進行了不懈的努力,但是在探索生產質量穩定的產品的工藝條件,以及提高性能穩定性等與實用有關的重要問題。

上始終未能取得重大的突破。因此,到目前為止,傳感器通常只能在特定的條件和有限的范圍內使用。近年來,這種方法在工業中的低霜點測量方面開始嶄露頭角。

4、陶瓷濕度傳感器

在濕度測量領域中,對于低濕和高濕及其在低溫和高溫條件下的測量,到目前為止仍然是一個薄弱環節,而其中又以高溫條件下的濕度測量技術最為落后。以往,通風干濕球濕度計幾乎是在這個溫度條件下可以使用的唯一方法,而該法在實際使用中亦存在種種問題,無法令人滿意。另一方面,科學技術的進展,要求在高溫下測量濕度的場合越來越多,例如水泥、金屬冶煉、食品加工等涉及工藝條件和質量控制的許多工業過程的濕度測量與控制。

因此,自60年代起,許多國家開始竟相研制適用于高溫條件下進行測量的濕度傳感器。 考慮到傳感器的使用條件,人們很自然地把探索方向著眼于既具有吸水性又能耐高溫的某些無機物上。實踐已經證明,陶瓷元件不僅具有濕敏特性,而且還可以作為感溫元件和氣敏元件。這些特性使它極有可能成為一種有發展前途的多功能傳感器。寺日、福島、新田等人在這方面已經邁出了頗為成功的一步。他們于 1980 年研制成稱之為“濕瓷 - Ⅱ型”和“濕瓷 - Ⅲ型”的多功能傳感器。前者可測控溫度和濕度,主要用于空調,后者可用來測量濕度和諸如酒精等多種有機蒸氣,主要用于食品加工方面。

以上幾種是應用較多的幾種類型傳感器,另外還有其他根據不同原理而研制的濕度傳感器,這里就不一一介紹了。

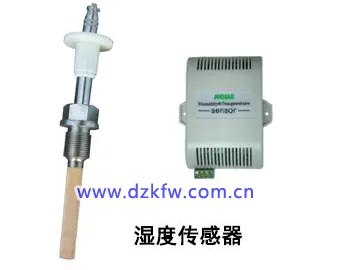

濕度傳感器

特性:

濕敏元件是最簡單的濕度傳感器。濕敏元件主要電阻式、電容式兩大類。

濕敏電阻

濕敏電阻的特點是在基片上覆蓋一層用感濕材料制成的膜,當空氣中的水蒸氣吸附在感濕膜上時,元件的電阻率和電阻值都發生變化,利用這一特性即可測量濕度。濕敏電阻的種類很多,例如金屬氧化特濕敏電阻、硅濕敏電阻、陶瓷濕敏電阻等。濕敏電阻的優點是靈敏度高,主要缺點是線性度和產品的互換性差。

濕敏電容

濕敏電容一般是用高分子薄膜電容制成的,常用的高分子材料有聚苯乙烯、聚酰亞胺、酷酸醋酸纖維等。當環境濕度發生改變時,濕敏電容的介電常數發生變化,使其電容量也發生變化,其電容變化量與相對濕度成正比。濕敏電容的主要優點是靈敏度高、產品互換性好、響應速度快、濕度的滯后量小、便于制造、容易實現小型化和集成化,其精度一般比濕敏電阻要低一些。國外生產濕敏電容的主廠家有Humirel公司、Philips公司、Siemens公司等。以Humirel公司生產的SH1100型濕敏電容為例,其測量范圍是(1%~99%)RH,在55%RH時的電容量為180pF(典型值)。當相對濕度從0變化到100%時,電容量的變化范圍是163pF~202pF。溫度系數為0.04pF/℃,濕度滯后量為±1.5%,響應時間為5s。

除電阻式、電容式濕敏元件之外,還有電解質離子型濕敏元件、重量型濕敏元件(利用感濕膜重量的變化來改變振蕩頻率)、光強型濕敏元件、聲表面波濕敏元件等。濕敏元件的線性度及抗污染性差,在檢測環境濕度時,濕敏元件要長期暴露在待測環境中,很容易被污染而影響其測量精度及長期穩定性。

用途:

1、濕度傳感器的用途

濕度傳感器用于濕度測量,基于濕度定義有很多表示方法,本文將濕度傳感器定義為測量環境相對濕度的電子式敏感元件/器件。

2、濕度傳感器的分類

  1. 碳膜濕度傳感器
  2. 金屬氧化物陶瓷式濕度傳感器
  3. 電解質濕度傳感器——氯化鋰濕敏電阻
  4. 高分子濕度傳感器——高分子濕敏電阻
  5. 高分子濕度傳感器——高分子濕敏電容(流行)
  6. 紅外濕度傳感器
  7. 微波濕度傳感器
  8. 超聲波濕度傳感器

等等

發展趨勢:

介紹濕敏元件的特性,重點闡述集成濕度傳感器、單片智能化濕度/溫度傳感器的性能特點及產品分類,最后給出集成濕度傳感器典型產品的技術指標。

在工農業生產、氣象、環保、國防、科研、航天等部門,經常需要對環境濕度進行測量及控制。但在常規的環境參數中,濕度是最難準確測量的一個參數。用干濕球濕度計或毛發濕度計來測量濕度的方法,早已無法滿足現代科技發展的需要。這是因?yàn)闇y(cè)量濕度要比測量溫度復雜的多,溫度是個獨立的被測量,而濕度卻受其他因素(大氣壓強、溫度)的影響。此外,濕度的標準也是一個難題。國外生產的濕度標定設備價格十分昂貴。

近年來,國內外在濕度傳感器研發領域取得了長足進步。濕敏傳感器正從簡單的濕敏元件向集成化、智能化、多參數檢測的方向迅速發展,為開發新一代濕度/溫度測控系統創造了有利條件,也將濕度測量技術提高到新的水平。
