esp32芯片是Espressif樂鑫信息科技推出的一塊WiFi芯片,擁有40nm工藝、雙核32位MCU、2.4GHz雙模WiFi和藍牙芯片、主頻高達230MHz。ESP32芯片采用Tensilica Xtensa LX6微處理器,包括雙核心和單核版本,內置天線開關,RF射頻模塊,功率放大器,低噪聲接收放大器,濾波器和電源管理模塊。
本教程操作環境:windows7系統、Dell G3電腦。
esp32芯片是什么
ESP32是由我國的樂鑫公司(ESPRESSIF)繼 ESP8266 芯片后推出的又一款集成 WiFi 功能的微控制器。
esp32是Espressif樂鑫信息科技推出的一塊WiFi芯片,擁有40nm工藝、雙核32位MCU、2.4GHz雙模WiFi和藍牙芯片、主頻高達230MHz。
ESP32芯片采用Tensilica Xtensa LX6微處理器,包括雙核心和單核版本,內置天線開關,RF射頻模塊,功率放大器,低噪聲接收放大器,濾波器和電源管理模塊。
ESP32 芯片或模組具有下列特點:
-
處理器:Tensilica LX6 雙核處理器(一核處理高速連接;一核獨立應用開發)
-
主頻:32 位雙核處理器,CPU 正常工作速度為 80 MHz,最高可達 240 MHz
-
SRAM:520KB,最大支持 8 MB 片外 SPI SRAM
-
Flash:最大支持 16 MB 片外 SPI Flash
-
WiFi 協議:支持 802.11 b/g/n/d/e/i/k/r 等協議,速度高達150 Mbps
-
頻率范圍:2.4~2.5 GHz
-
藍牙協議:支持藍牙 v4.2 完整標準,包含傳統藍牙 (BR/EDR) 和低功耗藍牙 (BLE)
-
同時他還具備豐富的外設接口:比如 GPIO、ADC、DAC、SPI、I²C、I²S、UART 等常用接口一個不少
ESP32 系列的產品
ESP32 系列的產品型號包括 ESP32 S2(單核+2.4G wifi)、ESP32 S3(雙核+2.4G wifi+藍牙5)、ESP32 C2(單核+2.4G wifi+藍牙5)、ESP32 C3(單核+2.4G wifi+藍牙5)和傳統的ESP32模塊。

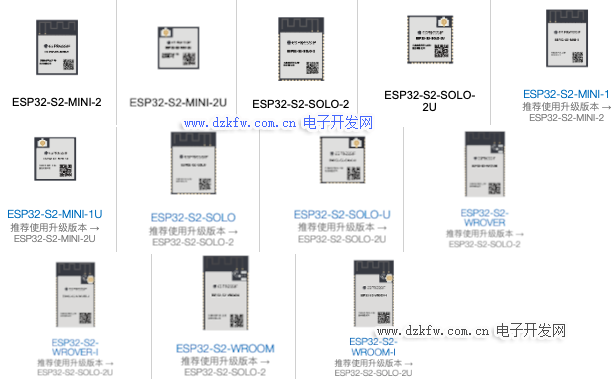

ESP32-S2 系列
-
集成 ESP32-S2 芯片,Xtensa® 32-bit LX7 單核處理器,時鐘頻率高達 240 MHz
-
支持多種低功耗工作狀態:精細時鐘門控、動態電壓時鐘頻率調節
-
安全機制:eFuse 存儲、安全啟動、Flash 加密、數字簽名,支持 AES、SHA 和 RSA 算法
-
外設包括 43 個 GPIO 口,1 個全速 USB OTG 接口,SPI,I2S,UART,I2C,LED PWM,LCD 接口,Camera 接口,ADC,DAC,觸摸傳感器
-
可對接豐富的網絡云平臺、擁有通用的產品特性,極大縮短產品構建與上市時間
-
通過 RF 認證以及軟件協議認證

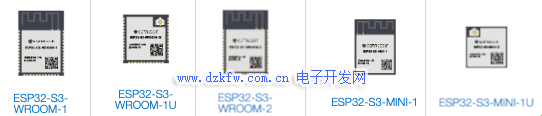

ESP32-S3 系列
-
Xtensa® 32 位 LX7 雙核處理器,主頻高達 240 MHz
-
內置 512 KB SRAM、384 KB ROM 存儲空間,并支持多個外部 SPI、Dual SPI、 Quad SPI、Octal SPI、QPI、OPI flash 和片外 RAM
-
額外增加用于加速神經網絡計算和信號處理等工作的向量指令 (vector instructions)
-
45 個可編程 GPIO,支持常用外設接口如 SPI、I2S、I2C、PWM、RMT、ADC、DAC、UART、SD/MMC 主機控制器和 TWAITM 控制器等
-
基于 AES-XTS 算法的 Flash 加密和基于 RSA 算法的安全啟動,數字簽名和 HMAC 模塊,“世界控制器 (World Controller)”模塊
-
通過 RF 認證以及軟件協議認證
-
以下是ESP32S3 系列芯片對比,SiP flash 及 SiP PSRAM 指的是封裝在芯片內部的 flash 和 PSRAM。 Octal SPI 比 Quad SPI 多占用 5 個 GPIO,即 GPIO33 ∼ GPIO37。
ESP32-C2 系列
-
RISC-V- 32 位單核處理器,主頻高達 120 MHz
-
行業領先的低功耗性能和射頻性能
-
內置 272 KB SRAM(其中 16 KB 專用于 cache)、576 KB ROM 存儲空間
-
14 個可編程 GPIO,支持常用外設接口如 SPI、UART、I2C、LED PWM 和 DMA
-
通過 RF 認證以及軟件協議認證

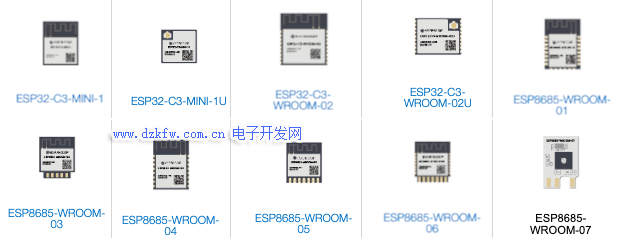

ESP32-C3 系列
-
集成 ESP32-C3 芯片,RISC-V 32 位單核處理器,時鐘頻率高達 160 MHz
-
行業領先的低功耗性能和射頻性能
-
內置 400 KB SRAM、384 KB ROM 存儲空間,并支持多個外部 SPI、Dual SPI、Quad SPI、QPI flash
-
完善的安全機制:基于 RSA-3072 算法的安全啟動、基于 AES-128-XTS 算法的 flash 加密、創新的數字簽名和 HMAC 模塊、支持加密算法的硬件加速器
-
豐富的通信接口及 GPIO 管腳,可支持多種場景及復雜的應用
-
通過 RF 認證以及軟件協議認證
ESP32 系列
-
集成 ESP32 系列芯片,兩個或一個可以單獨控制的 Xtensa® 32-bit LX6 處理器,時鐘頻率可調,范圍為 80 MHz 到 240 MHz
-
+19.5 dBm 天線端輸出功率,確保良好的覆蓋范圍
-
傳統藍牙支持 L2CAP,SDP,GAP,SMP,AVDTP,AVCTP,A2DP (SNK) 和 AVRCP (CT) 協議
-
低功耗藍牙 (Bluetooth LE) 支持 L2CAP,GAP,GATT,SMP,和 GATT 之上的 BluFi,SPP-like 協議等
-
低功耗藍牙連接智能手機,發送低功耗信標,方便檢測
-
睡眠電流小于 5 μA,適用于電池供電的可穿戴電子設備
-
外設包括電容式觸摸傳感器,霍爾傳感器,SD 卡接口,以太網,高速 SPI,UART,I2S 和 I2C
-
通過 RF 認證以及軟件協議認證
擴展知識:
esp32支持qt嗎
支持。esp32芯片中,是支持qt的,因?yàn)椴粌H有雙核處理器,還支持BluetothLE以及qt。esp32是一款通用型WiFi加BT加BLEMCU模組,功能強大,用途廣泛,可以用于低功耗傳感器網。
esp32可以連接數據庫嗎
esp32可以連接數據庫。ESP32作為TCP客戶端連接服務器基本流程是wifi連接到sta,新建立socket,連接到tcpserver。ESP32是樂鑫信息科技推出的一塊WIFI芯片。ESP32集成了天線開關、射頻balun、功率放大器、低噪放大器、過濾器和電源管理模塊,整個解決方案占用了最少的印刷電路板面積,采用TSMC低功耗40nm技術,功耗性能和射頻性能最佳,安全可靠,易于擴展至各種應用。
開發板

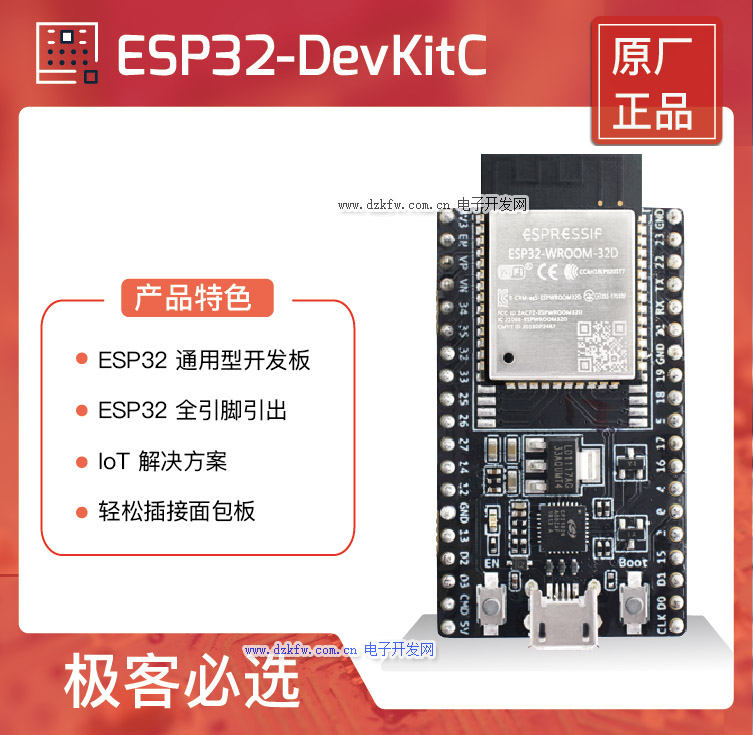

ESP32-DevKitC
這個是樂鑫公司自己家的開發板產品,價格貴,通常在68到88元之間,但質量有保證。

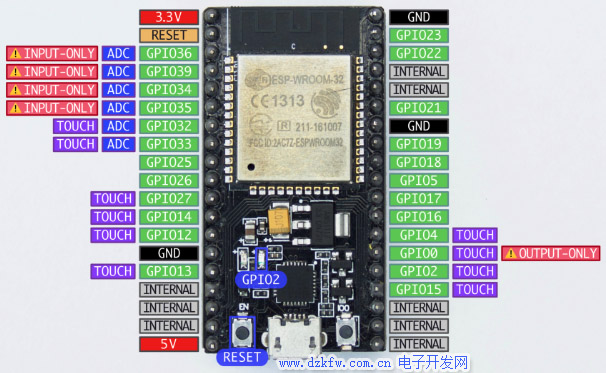

NodeMCU ESP32
NodeMCU,有些地方也叫(AI-Thinker)是深圳市安信可科技有限公司開發的一系列基于樂鑫ESP32的低功耗UART-WiFi芯片模組開發出來的開發板產品,價格通常二三十元,質量也不錯。
技術規格書
技術規格書下載
