1、熟悉電子元器件和高頻電子線路實驗系統；

　　2、掌握電容三點式LC振蕩電路的基本原理，熟悉其各元件功能；

　　3、熟悉靜態工作點、耦合電容、反饋系數、等效Q值對振蕩器振蕩幅度和頻率的影響；

　　4、熟悉負載變化對振蕩器振蕩幅度的影響。

　　三、實驗電路基本原理

　　1、概述

　　lc振蕩器實質上是滿足振蕩條件的正反饋放大器。lc振蕩器是指振蕩回路是由lc元件組成的。從交流等效電路可知：由lc振蕩回路引出三個端子，分別接振蕩管的三個電極，而構成反饋式自激振蕩器，因而又稱為三點式振蕩器。如果反饋電壓取自分壓電感，則稱為電感反饋lc振蕩器或電感三點式振蕩器；如果反饋電壓取自分壓電容，則稱為電容反饋lc振蕩器或電容三點式振蕩器。

　　在幾種基本高頻振蕩回路中，電容反饋ＬＣ振蕩器具有較好的振蕩波形和穩定度，電路形式簡單，適于在較高的頻段工作，尤其是以晶體管極間分布電容構成反饋支路時其振蕩頻率可高達幾百ＭＨＺ～ＧＨＺ。

　　2、lc振蕩器的起振條件

　　一個振蕩器能否起振，主要取決于振蕩電路自激振蕩的兩個基本條件，即：振幅起振平衡條件和相位平衡條件。

　　3、LC振蕩器的頻率穩定度

　　頻率穩定度表示：在一定時間或一定溫度、電壓等變化范圍內振蕩頻率的相對變化程度，常用表達式：Δf０／f０來表示（f０為所選擇的測試頻率；Δf０為振蕩頻率的頻率誤差，Δf０＝f０２－f０１；f０２和f０１為不同時刻的f０），頻率相對變化量越小，表明振蕩頻率的穩定度越高。由于振蕩回路的元件是決定頻率的主要因素，所以要提高頻率穩定度，就要設法提高振蕩回路的標準性，除了采用高穩定和高Q值的回路電容和電感外，其振蕩管可以采用部分接入，以減小晶體管極間電容和分布電容對振蕩回路的影響，還可采用負溫度系數元件實現溫度補償。

　　4、LC振蕩器的調整和參數選擇

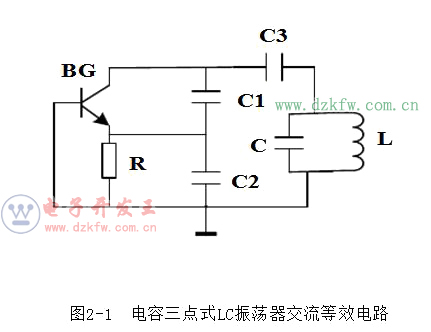

　　以實驗采用改進型電容三點振蕩電路（西勒電路）為例，交流等效電路如圖2-1所示。

　　（1）靜態工作點的調整

　　合理選擇振蕩管的靜態工作點，對振蕩器工作的穩定性及波形的好壞，有一定的影響，偏置電路一般采用分壓式電路。

　　當振蕩器穩定工作時，振蕩管工作在非線性狀態，通常是依靠晶體管本身的非線性實現穩幅。若選擇晶體管進入飽和區來實現穩幅，則將使振蕩回路的等效Q值降低，輸出波形變差，頻率穩定度降低。因此，一般在小功率振蕩器中總是使靜態工作點遠離飽和區，靠近截止區。

　　（2）振蕩頻率f的計算

　　式中CT為C1、C2和C3的串聯值，因C1（300p）》》C3（75p），C2（1000P）》》C3（75p），故CT≈C3，所以，振蕩頻率主要由L、C和C3決定。

　　（3） 反饋系數F的選擇

　　反饋系數F不宜過大或過小，一般經驗數據F≈0.1～0.5，本實驗取

　　5、克拉潑和西勒振蕩電路

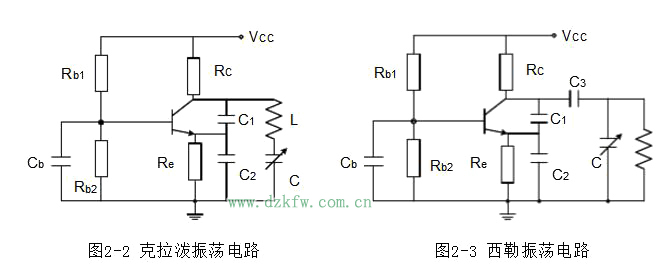

　　圖2-2為串聯改進型電容三點式振蕩電路——克拉潑振蕩電路。 圖2-3為并聯改進型電容三點式振蕩電路——西勒振蕩電路。

　　6、電容三點式LC振蕩器實驗電路

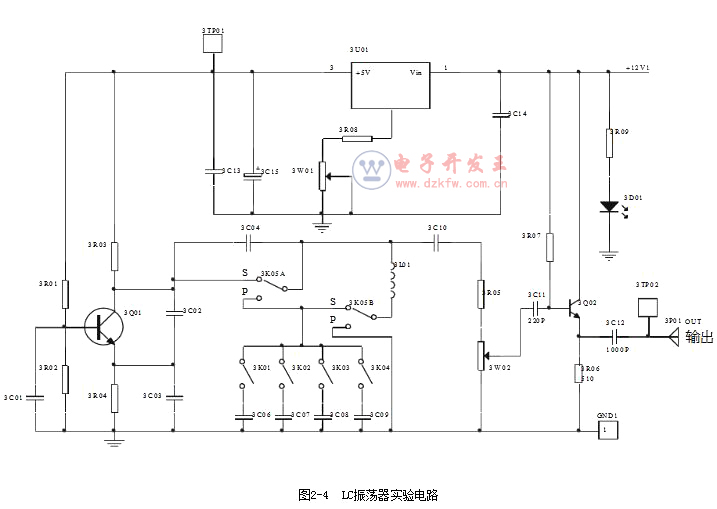

　　電容三點式LC振蕩器實驗電路如圖2-4所示。圖中3K05打到“S”位置（左側）時為改進型克拉潑振蕩電路，打到“P”位置（右側）時，為改進型西勒振蕩電路。3K01、3K02、3K03、3K04控制回路電容的變化。調整3W01可改變振蕩器三極管的電源電壓。3Q02為射極跟隨器。3TP02為輸出測量點，3TP01為振蕩器直流電壓測量點。3W02用來改變輸出幅度。

　　四、實驗內容

　　1、用示波器觀察振蕩器輸出波形，測量振蕩器電壓峰—峰值VP-P，并以頻率計測量振蕩頻率。

　　2、測量振蕩器的幅頻特性。

　　3、測量電源電壓變化對振蕩器頻率的影響。

　　五、實驗步驟

　　1、實驗準備

　　插裝好LC振蕩器模塊，按下開關3K1接通電源，即可開始實驗。

　　2、西勒振蕩電路幅頻特性的測量

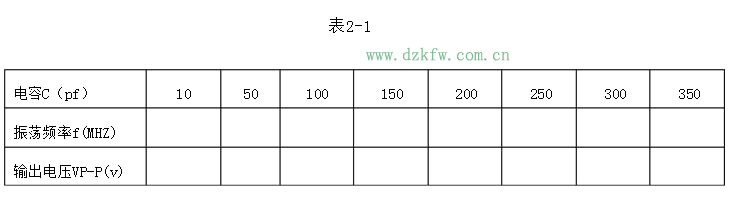

　　示波器接3TP02，頻率計接振蕩器輸出口3P01。電位器3W02反時針調到底，使輸出最大。開關3K05撥至右側，此時振蕩電路為西勒電路。3K01、3K02、3K03、3K04分別控制3C06（10P）、3C07（50P）、3C08（100P）、3C09（200P）是否接入電路，開關往上撥為接通，往下?lián)転閿嚅_。四個開關接通的不同組合，可以控制電容的變化。例如3K01、3K02往上撥，其接入電路的電容為10P+50P=60P。按照表3-1電容的變化測出與電容相對應的振蕩頻率和輸出電壓（峰一峰值VP-P），并將測量結果記于表2-1（A）中。

　　注：如果在開關轉換過程中使振蕩器停振無輸出，可調整3W01，使之恢復振蕩。 3．克拉潑振蕩電路幅頻特性的測量

　　將開關3K05撥至左側，振蕩電路轉換為克拉潑電路。按照上述方法，測出振蕩頻率和輸出電壓，并將測量結果記于表2-1（B）中。

　　4、測量電源電壓變化對振蕩器頻率的影響

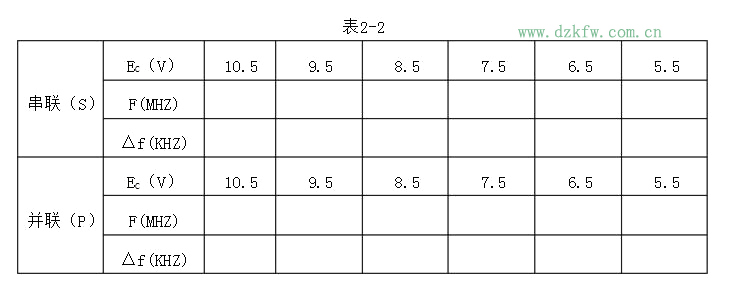

　　分別將開關3K05打至左測（S）和右側（P）位置，改變電源電壓EC，測出不同EC下的振蕩頻率。并將測量結果記于表3-2中。

　　其方法是：頻率計接振蕩器輸出3P01，電位器3W02反時計調到底，選定回路電容為50P。即3K02往上撥。用萬用表直流電壓檔測3TP01測量點電壓，按照表3-2給出的電壓值Ec，調整3W01電位器，分別測出與電壓相對應的頻率。表中△f為改變Ec時振蕩頻率的偏移，假定Ec=10.5V時 ，△f=0，則△f=f-f10.5V。

　　六、實驗報告

　　1、根據測試數據，分別繪制西勒振蕩器，克拉潑振蕩器的幅頻特性曲線，并進行分析比較。

　　2、對實驗中出現的問題進行分析判斷。

　　3、總結由本實驗所獲提的體會。
