TDA7000單片調頻收音機電路圖,TDA7000 FM RADIO

關鍵字：TDA7000,調頻收音電路圖

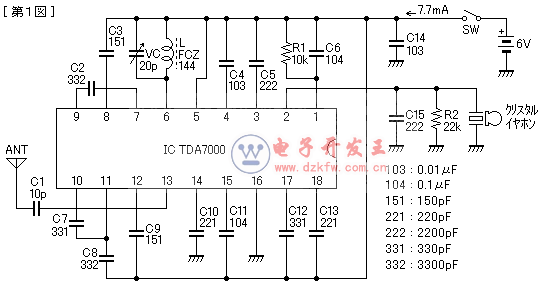

TDA7000單片調頻收音機電路圖，電路很簡單，諧振電感可以使用0.5毫米漆包線在直徑5毫米的塑料棒上繞5匝左右。伸縮匝間距使調節范圍符合調頻波段。電路使用高阻耳機。當然，也可以加一級放大，然后使用普通的耳機。
