三相電的星形和三角形接法

作者:佚名    文章來源:本站原創    點擊數:1720    更新時間:2020-06-27
三相電是一組幅值相等、頻率相等、相位互相差120o的三相交流電,由有三個繞組的三相發電機產生,是工業上常用的電源。
    為保證發電機的穩定運行,發電機至少需要三個繞組,理論上發電的相數可以更高,但三相最經濟,因此世界各國普遍使用三相發電、供電。
    三相電在電源端和負載端均有星形和三角形兩種接法。

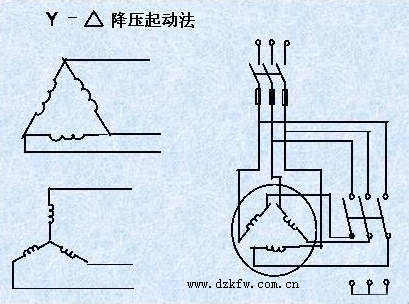

三相電的星形和三角形接法

星形和三角形接法

    三相電的星形接法是將各相電源或負載的一端都接在一點上,而它們的另一端作為引出線,分別為三相電的三條相線。對于星形接法,可以將中點(稱為中性點)引出作為中性線,形成三相四線制。也可不引出,形成三相三線制。當然,無論是否有中性線,都可以添加地線,分別成為三相五線制或三相四線制。
    三相電的三角形接法是將各相電源或負載依次首尾相連,并將每個相連的點引出,作為三相電的三條相線。三角形接法沒有中性點,也不可引出中性線,因此只有三相三線制。添加地線后,成為三相四線制。
    星形接法的三相電,線電壓是相電壓的倍,而線電流等于相電流。當三相負載平衡時,即使連接中性線,其上也沒有電流流過。三相負載不平衡時,應當連接中性線,否則各相負載將分壓不等。
