通電延時時間繼電器的觸點，在繼電器通電后，到達設定的延時時間觸點動作。繼電器斷電后觸點復原。
      斷電延時時間繼電器的觸點，在繼電器通電后觸點動作，繼電器斷電后，到達設定的延時時間觸點復原。
      如何記憶其圖形符號？

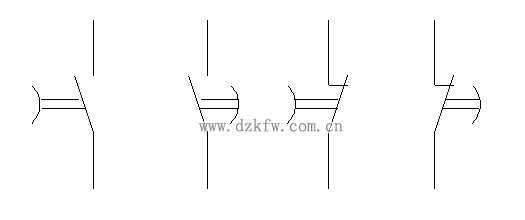

      先看通電延時時間繼電器的觸點：
      通電延時時間繼電器的觸點看圓弧，圓弧向圓心方向移動，帶動觸點延時動作。

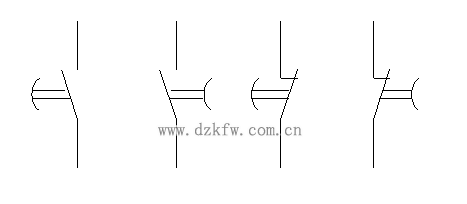

 再看斷電延時時間繼電器的觸點：
      斷電延時時間繼電器的觸點也是看圓弧，通電后觸點動作。斷電后，圓弧向圓心方向移動，帶動觸點延時復位。
