正常運行時定子繞組接成Y型的籠型異步電動機，還可用自耦變壓器降壓啟動。電動機啟動時，定子繞組加上自耦變壓器的二次電壓，一旦啟動完成就切除自耦變壓器，定子繞組加上額定電壓正常運行。

自耦變壓器二次繞組有多個抽頭，能輸出多種電源電壓，啟動時能產生多種轉矩，一般比 Y—Δ 啟動時的啟動轉矩大得多。自耦變壓器雖然價格較貴，而且不允許頻繁啟動，但仍是三相籠型異步電動機常用的一種降壓啟動裝置。

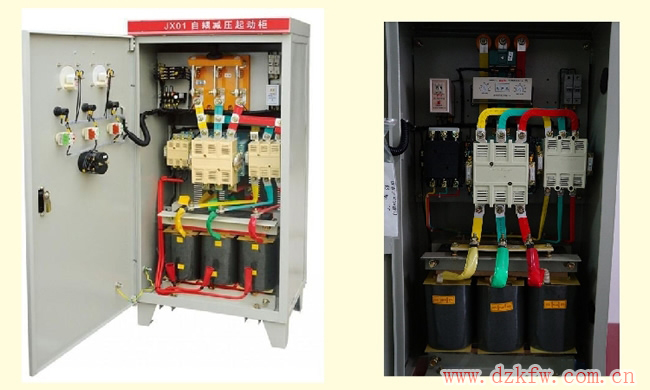

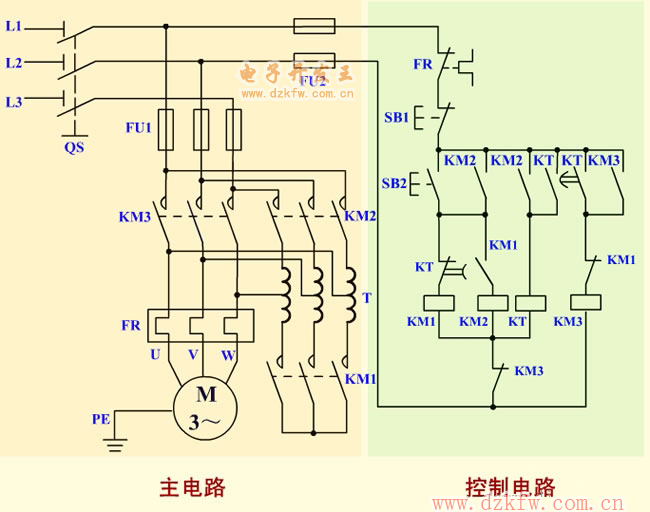

1、電路原理圖

2、電路組成

本電路由電源隔離開關 QS；熔斷器 FU1、FU2；交流接觸器 KM1、KM2、KM3；熱繼電器 FR；時間繼電器 KT；啟動按鈕 SB2；停機按鈕 SB1；降壓自耦變壓器及電動機 M 組成。

3、技術要求

電動機啟動時，定子繞組加上自耦變壓器的二次電壓，啟動完成切除自耦變壓器，定子繞組加上額定電壓正常運行。

4、工作原理

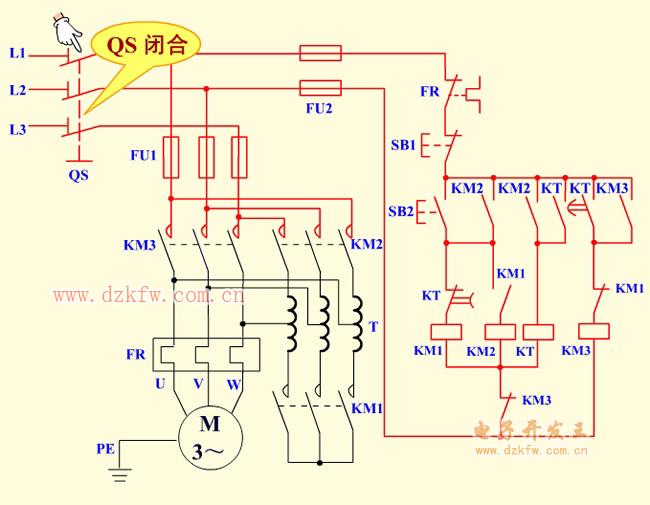

（1）合上 QS，電源引入。

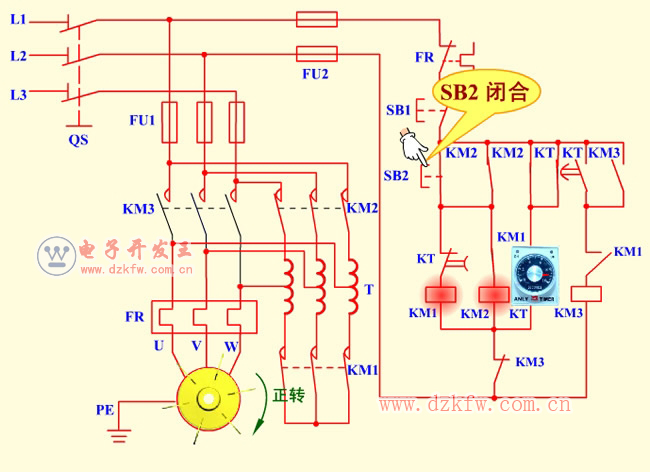

（2）降壓啟動

按下按鈕 SB2→

 KM1 線圈先得電→

→KM1 動斷觸電斷開→KM3 線圈不能得電→實現互鎖。

→KM1 動合主觸頭后閉合，自耦變壓器做 Y 連接。

→KM1 動合觸頭閉合→KM2 線圈得電→

KM2線圈得電→

→KM2 動合主觸點閉合，電動機降壓啟動。

→KM2 動合觸點閉合→自鎖。

→KM2 輔助動合觸頭閉合→

→KT 線圈通電延時→

→為電動機全壓運行做準備。 　

→KT 瞬時動合觸點閉合自鎖。

（3）全壓運行

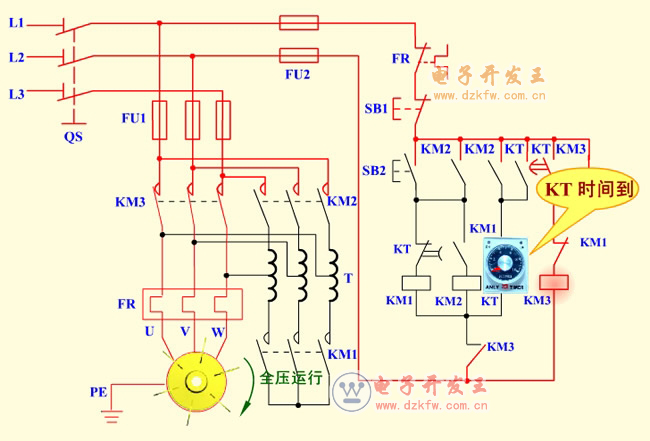

到達 KT 整定時間→KT 動斷延時觸點先斷開→KM1、KM2 先后斷電→自耦變壓器 T 被切除， KT 動合延時觸點后閉合→KM3 線圈得電→電機全壓運轉。

（4）停止

按下 SB1 電動機停止運行。

 （5）停止使用時，斷開電源開關 QS。

5、自耦變壓器降壓起動控制電路的優點和缺點

優點：自耦變壓器二次繞組有多個抽頭，能輸出多種電源電壓，啟動時能產生多種轉矩，一般比 Y—Δ 啟動時的啟動轉矩大得多。
　　 缺點：自耦變壓器價格較貴，不允許頻繁啟動，但仍是三相籠型異步電動機常用的一種降壓啟動裝置。
