一種通用型集成運算放大器，以741型集成電路運算放大器作為模擬集成電路的典型例子，其原理電路如圖1a所示。該電路由輸入級、偏置電路、中間級和輸出級組成。
(1)偏置電路741型集成運放由24個晶體管、10個電阻和一個電容所組成。在體積小的條件下，為了降低功耗以限制溫升，必須減小各級的靜態工作電流，故采用微電流源電路。

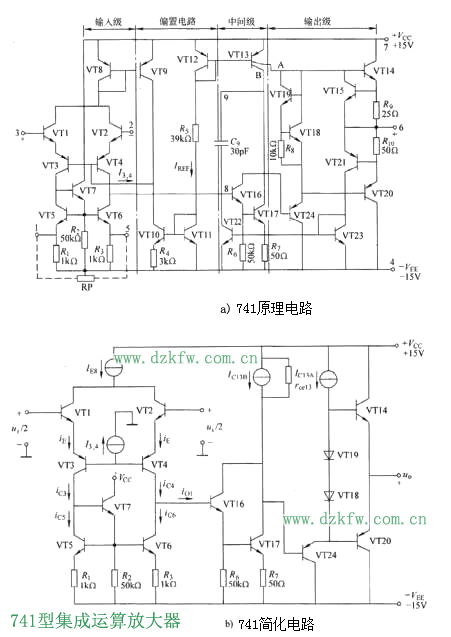

圖1 741型集成運算放大器
a)原理電路 b)簡化電路
如圖2a所示，由+Vcc→VT12→R5→VT11→- VEE構成主偏置電路，決定偏置電路的基準電流IREF。主偏置電路中的VT11和VT10組成微電流源電路(IREF≈IC11)，由IC10供給輸入級中VT2、VT4的偏置電流，且Ic10遠小于IREF。
VT8和VT9為一對橫向PNP型晶體管，它們組成鏡像電流源(IE8=IE9)，供給輸入級VT1、VT2的工作電流(IE8≈IC10)，這里IE9為IE8：的基準電流。于是IC1=IC2=(1+2/β)IC8/2，IC1≈IC3=IC4≈IC5=IC6。必須指出，輸入級的偏置電路本身構成反饋環。可減小零點漂移。例如，當溫度升高時，則產生如下的自動調整過程;
溫度↑→(IC34+IC4) ↑→IE8↑→IE9↑→IC9↑→I3.4↓→(IC3+IC4) ↓
因?yàn)椋篒C9+I3、4=IC10≈常數
由此可見，由于IC10恒定，上述反饋?zhàn)饔帽ＷC了IC3和IC4十分恒定，從而起到了穩定工作點的作用。提高了整個電路的共模抑制比。
VT12和VT13構成雙端輸出的鏡像電流源。VT12是一個雙集電極的橫向PNP型晶體管，可視為兩個晶體管，它們的兩個基-集結彼此并聯。一路輸出為VT13A集電極，使IC16+IC17=IC13B，主要作為中間放大級的有源負載;另一種輸出為VT13A的集電極，供給輸出級的偏置電流，使VT14、VT20工作在甲乙類放大狀態。
(2)輸入級 圖b所示為741的簡化電路，只是將圖a中產生恒定電流的電路都用恒流源來代替。輸入級是由VT1～VT6組成的差動式放大電路。由VT6的集電極輸出。VT1、VT3和VT2、VT4組成共集共基復合差動電路，縱向NPN型晶體管VT1、VT2組成共集電路可以提高輸入阻抗。
