1、變頻器輸入側接市電，經整流后就是直流，能量存儲在充電電容組中；對于三相 AC380V 輸入的變頻器來說，一般整流后，存儲在充電電容組兩端的直流電壓是輸入交流電壓的 1.35 倍左右，達到 DC 537V。
對于 V20 來說，就是 DC+、DC- 之間的直流母線電壓。
2、將電容組存儲的直流電，經逆變輸出高頻方波，這個方波等效AC380V的三相交流電從 U、V、W 端子輸出，這三個端子之間的交流電壓就是輸出電壓，也就是線電壓。

補充：
可以用萬用表測量。
直流母線電壓要打到直流電壓測量1000V檔，紅筆接 DC+，黑筆接 DC-。
輸出電壓要打到交流電壓測量 700 V 檔，就與測市電電壓一樣的測法。

變頻器主回電路應用交流

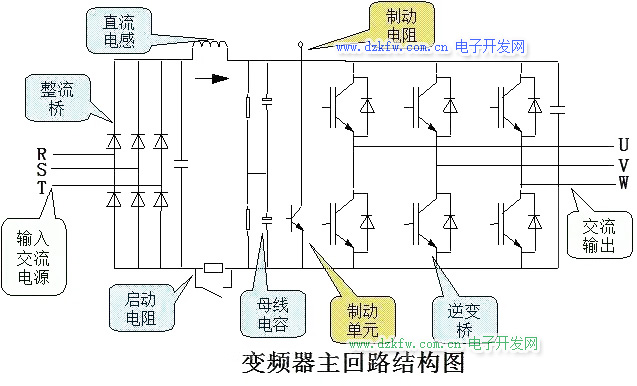

一、變頻器主回路圖

二、母線電壓（變頻器內部直流電壓） 直流母線電壓

      定義：從R 、S 、T端輸入頻率固定的三相交變電源，經三相整流橋全波整流成直流電，其電壓即母線電壓。

      母線電壓注意事項：

1、三相電壓為220V輸入時，母線電壓>=311V，所以電容的耐壓強度必須大于311V；

2、三相電壓為380V輸入時，母線電壓>=540V，所以電容的耐壓強度必須大于540V，此時，可串聯電容，對電壓進行分壓；

3、斷電后，母線電壓要5~10分鐘才能降到安全電壓。

三、電容（電解電容）

     1、電容主要有兩大作用：

a、儲能。母線上電容起到緩沖無功能量的作用。為了給交流側向直流側反饋的無功能量提供通道，逆變橋各臂都并聯了二級管，即續流二極管。

b、濾波。雖然整流電路可從電網的交流電源得到直流電流或電流，但這種電壓或電流含有頻率為電源頻率6倍的紋波，故采用電容對其濾波。

      2、一般而言，電容的耐壓強度為400V，還有一部分余量，可以達到450 V。所以電容串聯后的耐壓強度為800V，最大是900 V。我司變頻器三相整流后母線電壓一般工作在540 V左右。停止制動，母線電壓升高，我們的軟件限流點是800 V，硬件可以達到820 V的設計，單相母線工作電壓為311 V，制動后，制動后，母線電壓也不可能超過400V。

     3、電容上的均壓電阻。由于電容的容量不可能絕對相等，當兩個電容串聯后，導致電壓不平衡，會損害電容的壽命，因此分別并聯電阻值相等的均壓電阻。

     4、注意：電容極性一定不能接反
