釬焊，是指低于焊件熔點的釬料和焊件同時加熱到釬料熔化溫度后，利用液態(tài)釬料填充固態(tài)工件的縫隙使金屬連接的焊接方法。釬焊時，首先要去除母材接觸面上的氧化膜和油污，以利于毛細管在釬料熔化后發(fā)揮作用，增加釬料的潤濕性和毛細流動性。根據(jù)釬料熔點的不同，釬焊又分為硬釬焊和軟釬焊。

　　釬焊一般是用火焰將釬料融化后滲透到工件之間的縫隙里，使其粘連牢固的一種焊接工藝。

釬焊，是指低于焊件熔點的釬料和焊件同時加熱到釬料熔化溫度后，利用液態(tài)釬料填充固態(tài)工件的縫隙使金屬連接的焊接方法。釬焊時，首先要去除母材接觸面上的氧化膜和油污，以利于毛細管在釬料熔化后發(fā)揮作用，增加釬料的潤濕性和毛細流動性。根據(jù)釬料熔點的不同，釬焊又分為硬釬焊和軟釬焊。
釬焊變形小，接頭光滑美觀，適合于焊接精密、復(fù)雜和由不同材料組成的構(gòu)件，如蜂窩結(jié)構(gòu)板、透平葉片、硬質(zhì)合金刀具和印刷電路板等。釬焊前對工件必須進行細致加工和嚴(yán)格清洗，除去油污和過厚的氧化膜，保證接口裝配間隙。間隙一般要求在 0.01～0.1毫米之間。
較之熔焊，釬焊時母材不熔化，僅釬料熔化；較之壓焊，釬焊時不對焊件施加壓力。釬焊形成的焊縫稱為釬縫。釬焊所用的填充金屬稱為釬料。

釬焊過程：表面清洗好的工件以搭接型式裝配在一起，把釬料放在接頭間隙附近或接頭間隙之間。當(dāng)工件與釬料被加熱到稍高于釬料熔點溫度后，釬料熔化（工件未熔化），并借助毛細作用被吸入和充滿固態(tài)工件間隙之間，液態(tài)釬料與工件金屬相互擴散溶解，冷凝后即形成釬焊接頭。

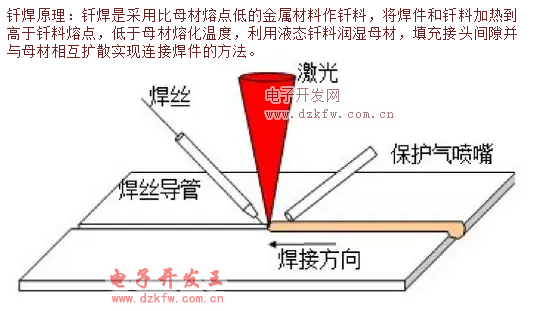

　　釬焊是采用比母材熔點低的金屬材料作釬料，將焊件和釬料加熱到高于釬料熔點，低于母材熔化溫度，利用液態(tài)釬料潤濕母材，填充接頭間隙并與母材相互擴散實現(xiàn)連接焊件的方法。

　　釬焊是利用熔點比母材低的金屬作為釬料，加熱后，釬料熔化，焊件不熔化，利用液態(tài)釬料潤濕母材，填充接頭間隙并與母材相互擴散，將焊件牢固的連接在一起。

　　根據(jù)釬料熔點的不同，將釬焊分為軟釬焊和硬釬焊。

　　軟釬焊

　　⑴軟釬焊：軟釬焊的釬料熔點低于450°C，接頭強度較低（小于70 MPa）。

　　軟釬焊 多用于電子和食品工業(yè)中導(dǎo)電、氣密和水密器件的焊接。以錫鉛合金作為釬料的錫焊最為常用。軟釬料一般需要用釬劑，以清除氧化膜，改善釬料的潤濕性能。釬劑種類很多，電子工業(yè)中多用松香酒精溶液軟釬焊。這種釬劑焊后的殘渣對工件無腐蝕作用，稱為無腐蝕性釬劑。焊接銅、鐵等材料時用的釬劑，由氯化鋅、氯化銨和凡士林等組成。焊鋁時需要用氟化物和氟硼酸鹽作為釬劑，還有用鹽酸加氯化鋅等作為釬劑的。這些釬劑焊后的殘渣有腐蝕作用，稱為腐蝕性釬劑，焊后必須清洗干凈。

　　硬釬焊

　　⑵硬釬焊：硬釬焊的釬料熔點高于450°C，接頭強度較高（大于200 MPa）。

　　硬釬焊 接頭強度高，有的可在高溫下工作。硬釬焊的釬料種類繁多，以鋁、銀、銅、錳和鎳為基的釬料應(yīng)用最廣。鋁基釬料常用于鋁制品釬焊。銀基、銅基釬料常用于銅、鐵零件的釬焊。錳基和鎳基釬料多用來焊接在高溫下工作的不銹鋼、耐熱鋼和高溫合金等零件。焊接鈹、鈦、鋯等難熔金屬、石墨和陶瓷等材料則常用鈀基、鋯基和鈦基等釬料。選用釬料時要考慮母材的特點和對接頭性能的要求。硬釬焊釬劑通常由堿金屬和重金屬的氯化物和氟化物，或硼砂、硼酸、氟硼酸鹽等組成，可制成粉狀、糊狀和液狀。在有些釬料中還加入鋰、硼和磷，以增強其去除氧化膜和潤濕的能力。焊后釬劑殘渣用溫水、檸檬酸或草酸清洗干凈。

　　注意：母材的接觸面應(yīng)很干凈，因此要用釬劑。釬劑的作用是去除母材和釬料表面的氧化物和油污雜質(zhì)，保護釬料和母材接觸面不被氧化，增加釬料的潤濕性和毛細流動性。釬劑的熔點應(yīng)低于釬料，釬劑殘渣對母材和接頭的腐蝕性應(yīng)較小。軟釬焊常用的釬劑是松香或氯化鋅溶液，硬釬焊常用的釬劑是硼砂、硼酸和堿性氟化物的混合物。

　　釬焊過程的主要工藝參數(shù)是釬焊溫度、保溫時間即 吸收的熱量大小。釬焊溫度通常選為高于釬料液相線溫度25 - 60℃，以保證釬料能填滿間隙。

　　釬焊保溫時間視工件大小及釬料與母材相互作用的劇烈程度而定。大件的保溫時間應(yīng)長些，以保證加熱均勻。釬料與母材作用強烈的，保溫時間要短。一般說來，一定的保溫時間是促使釬料與母材相互擴散，形成牢固結(jié)合所必需的。但過長的保溫時間將導(dǎo)致熔蝕等缺陷的發(fā)生。

　　釬焊常用的工藝方法較多，主要是按使用的設(shè)備和工作原理區(qū)分的。如按熱源區(qū)分則有紅外、電子束、激光、等離子、輝光放電釬焊等；按工作過程分有接觸反應(yīng)釬焊和擴散釬焊等。接觸反應(yīng)釬焊是利用釬料與母材反應(yīng)生成液相填充接頭間隙。擴散釬焊是增加保溫擴散時間，使焊縫與母材充分均勻化，從而獲得與母材性能相同的接頭。幾乎所有的加熱熱源都可以用作釬焊熱源，并依此將釬焊分類：

　　烙鐵釬焊 用于細小簡單或很薄零件的軟釬焊。

　　波峰釬焊 用于大批量印刷電路板和電子元件的組裝焊接。施焊時，250℃左右的熔融焊錫在泵的壓力下通過窄縫形成波峰，工件經(jīng)過波峰實現(xiàn)焊接。這種方法生產(chǎn)率高，可在流水線上實現(xiàn)自動化生產(chǎn)。

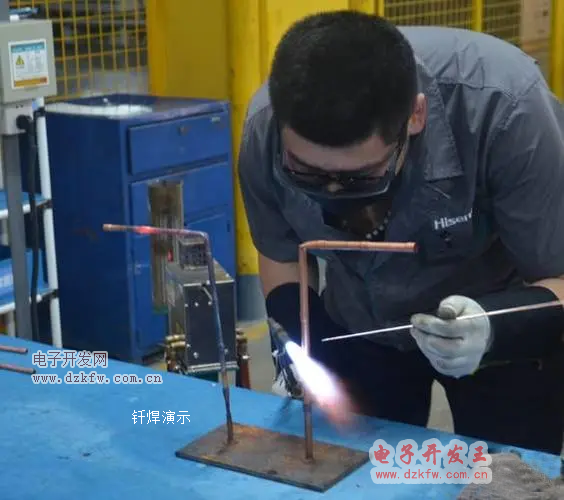

　　火焰釬焊 用可燃氣體與氧氣或壓縮空氣混合燃燒的火焰作為熱源進行焊接。火焰釬焊設(shè)備簡單、操作方便，根據(jù)工件形狀可用多火焰同時加熱焊接。這種方法適用于自行車架、鋁水壺嘴等中、小件的焊接。

　　浸沾釬焊 將工件部分或整體浸入覆蓋有釬劑的釬料浴槽或只有熔鹽的鹽浴槽中加熱焊接。這種方法加熱均勻、迅速、溫度控制較為準(zhǔn)確，適合于大批量生產(chǎn)和大型構(gòu)件的焊接。鹽浴槽中的鹽多由釬劑組成。焊后工件上常殘存大量的釬劑，清洗工作量大。

　　感應(yīng)釬焊利用高頻、中頻或工頻感應(yīng)電流作為熱源的焊接方法。高頻加熱適合于焊接薄壁管件。采用同軸電纜和分合式感應(yīng)圈可在遠離電源的現(xiàn)場進行釬焊，特別適用于某些大型構(gòu)件，如火箭上需要拆卸的管道接頭的焊接。

　　爐中釬焊 將裝配好釬料的工件放在爐中進行加熱焊接，常需要加釬劑，也可用還原性氣體或惰性氣體保護，加熱比較均勻。爐中釬焊又可分為箱式釬焊爐，井式釬焊爐，間歇式釬焊爐，連續(xù)式釬焊爐。大批量生產(chǎn)時可采用連續(xù)式爐。

　　真空釬焊工件加熱在真空室內(nèi)進行，主要用于要求質(zhì)量高的產(chǎn)品和易氧化材料的焊接。
