信捷PLC使用

• • 一、軟件熟悉和了解PLC
  • 學習內容
  • 信捷PLC編程工具軟件的使用。
  • 了解PLC的運行和停止的區別,了解PLC的梯形圖程序的掃描方式。
  • 基本指令的學習，熟悉梯形圖編程(比如加減乘除、輸入輸出，TMR，MOV指令等簡單指令的使 用)。
  • 考核內容
  • 1. 實操內容： 用梯形圖實現流水燈功能（注：必須使用TMR指令）。
  • 2. 對所學習指令能簡單掌握

一、軟件熟悉和了解PLC

學習內容

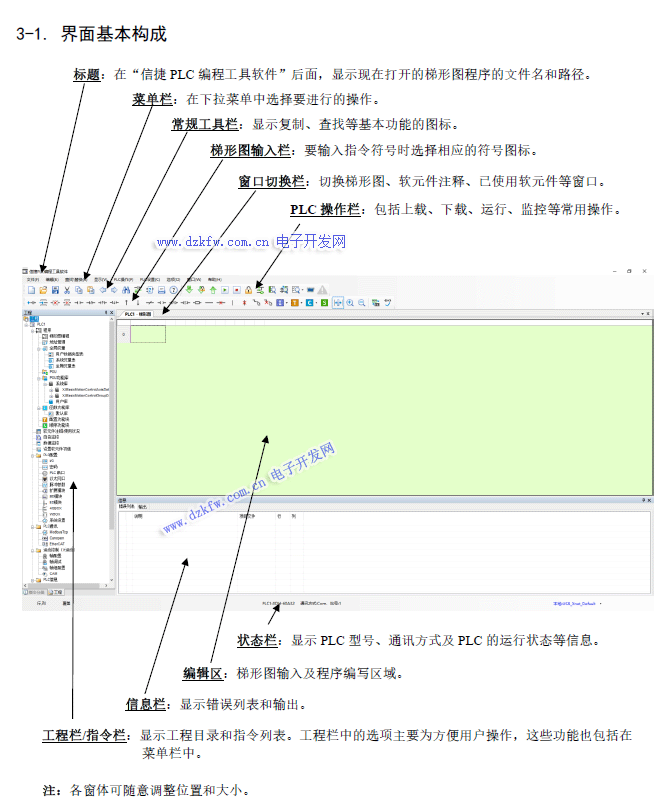

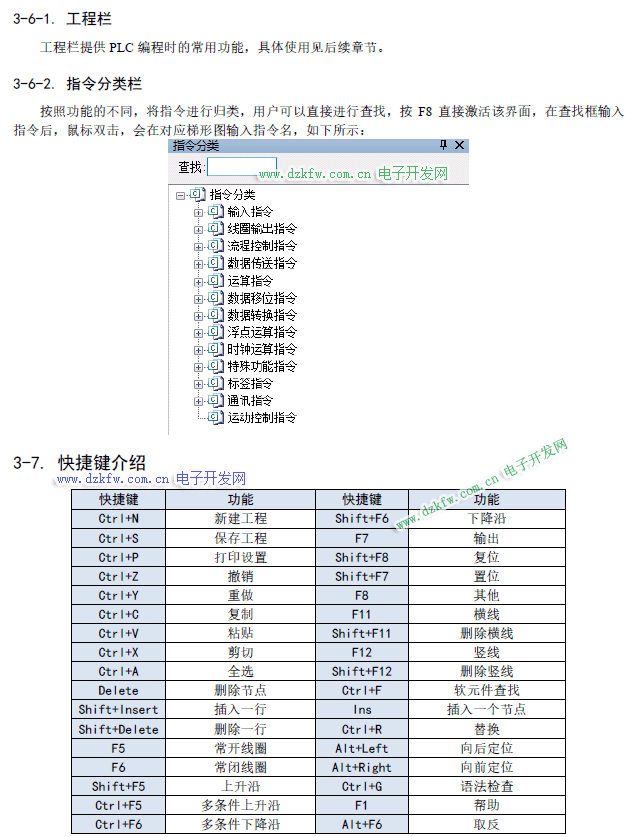

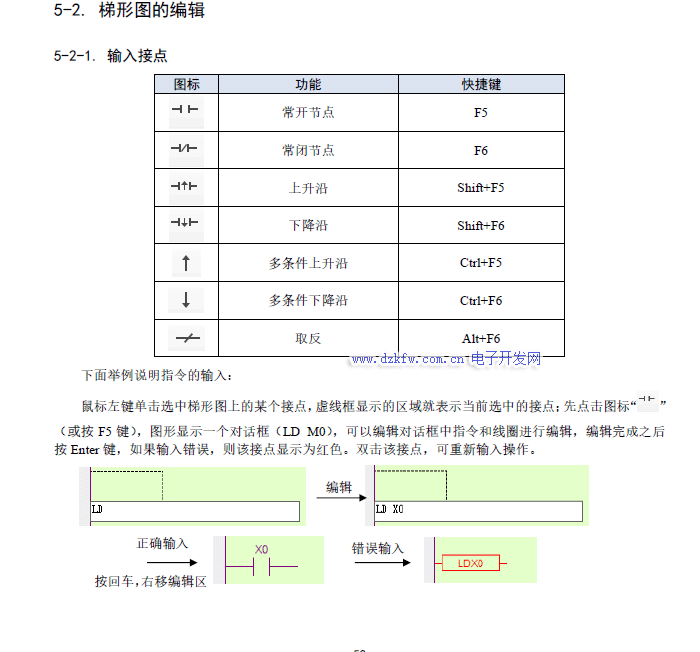

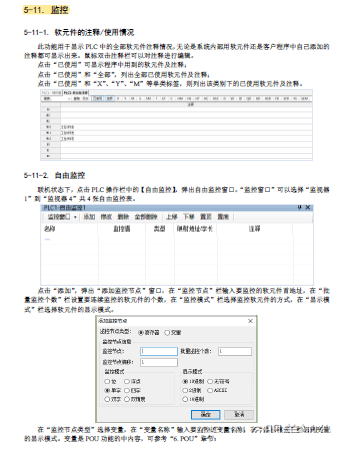

信捷PLC編程工具軟件的使用。

了解PLC的運行和停止的區別,了解PLC的梯形圖程序的掃描方式。

PLC有兩種工作方式：運行(RUN)與停止(STOP)。

處于停止工作模式時，PLC只進行內部處理和通信服務等內容。

當處于運行工作模式時，PLC要進行內部處理、通信服務、輸入處理、執行程序和輸出處理的操作，然后按上述過程循環掃描工作。

PLC的這種周而復始的循環工作方式稱為掃描工作方式。
循環掃描的工作方式是PLC的一大特點，也可以說PLC是“串行”工作的，這和傳統的繼電器控制系統“并行”工作有質的區別，PLC的串行工作方式避免了繼電器控制系統中觸點競爭和時序失配的問題。

把PLC比作兩個人甲，乙，丙三個小機器人

第一步：第一步甲用眼睛看輸入點有哪些接通了。
第二步：甲把看到的寫到紙上，然后把紙給乙。
第三步：乙根據紙上輸入點的狀態執行程序。
第四步：執行完程序以后，乙把全部需要輸出的點Q寫到紙上，然后把紙給丙。
第五步：丙看根據乙給的紙去把需要輸出的點接通

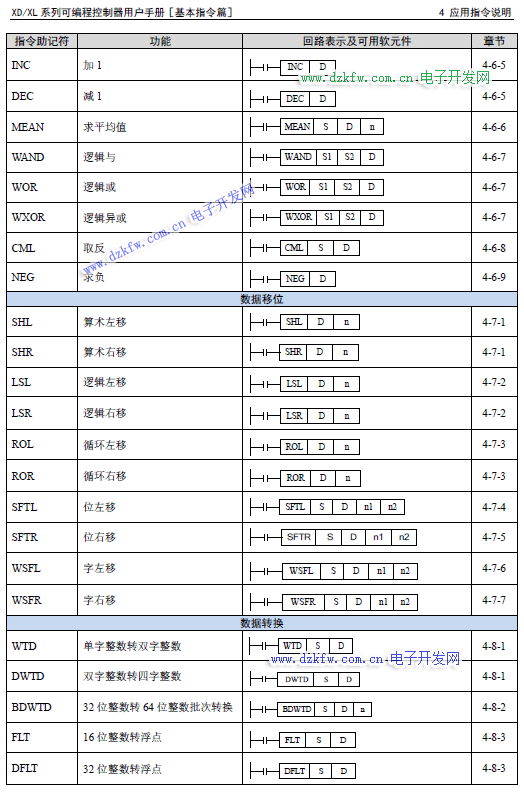

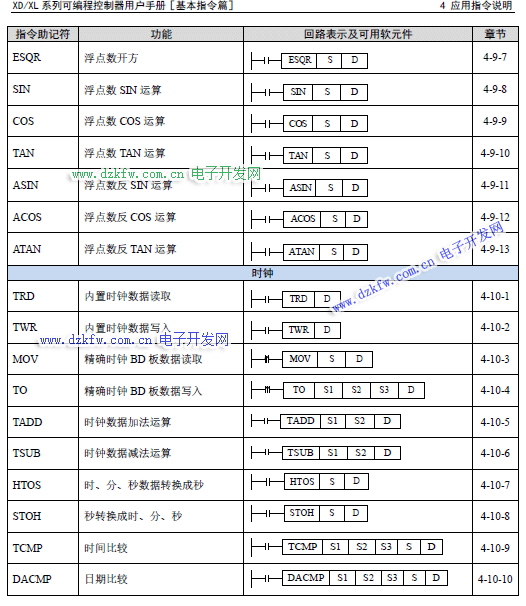

基本指令的學習，熟悉梯形圖編程(比如加減乘除、輸入輸出，TMR，MOV指令等簡單指令的使 用)。

LD 取正
LDI 取反
OUT 輸出
AND 與
ANI 與反轉
OR 或 ORI
或反轉

LDP 取脈沖上升沿
LDF 取脈沖下降沿
ANDP 與脈沖上升沿
ANDF 與脈沖下降沿
ORP 或脈沖上升沿
ORF 或脈沖下降沿

LDD 直接從觸點上讀取狀態
LDDI 直接讀取常閉觸點
ANDD 直接從觸點上讀取狀態，串聯連接
ANDDI 直接讀取常閉觸點，串聯連接
ORD 直接從觸點上讀取狀態，并聯連接
ORDI 直接讀取常閉觸點，并聯連接
OUTD 直接輸出到觸點

ORB 回路塊或 串聯回路塊的并聯連接
ANB 回路塊與 并聯回路塊的串聯連接
MCS 主控 新母線開始
MCR 主控復位 母線復歸
ALT 取反 線圈取反
PLS 上升沿脈沖
PLF 下降沿脈沖
SET 置位
RST 復位
CNT 輸出
CNT_D 輸出
DCNT 輸出
DCNT_D 輸出
RST 復位

定時器
TMR 輸出
TMR_A 輸出
END 結束
GROUP
GROUPE

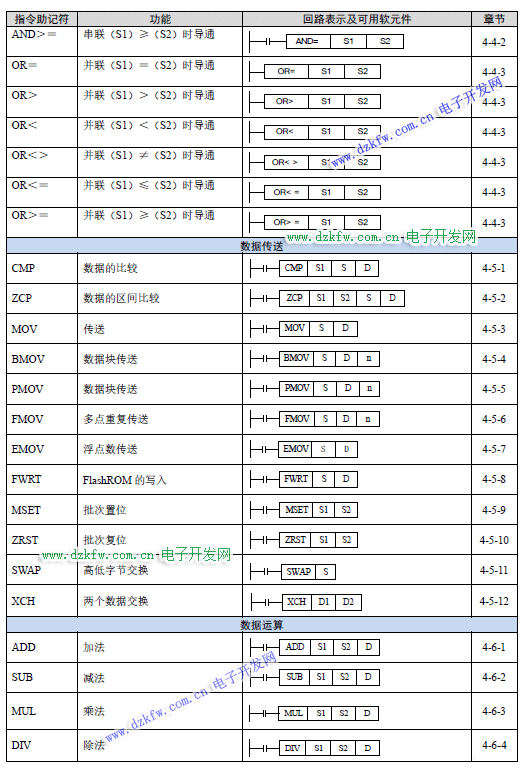

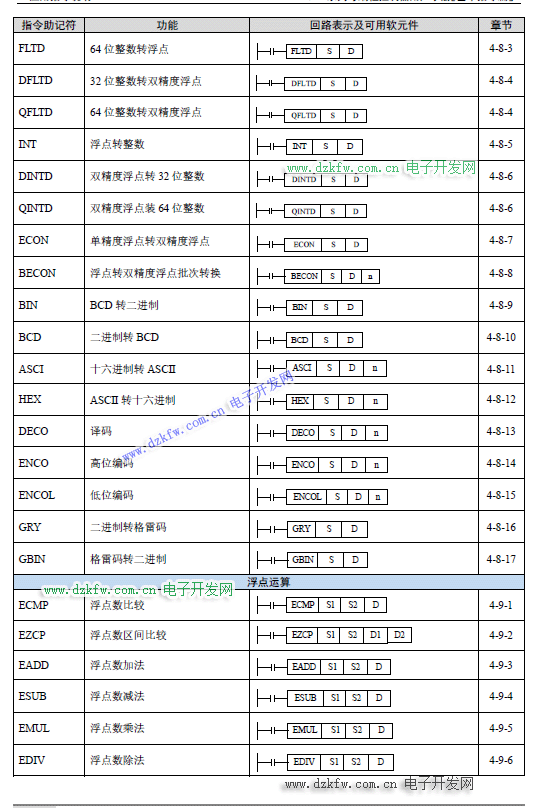

ADD 加法運算啊

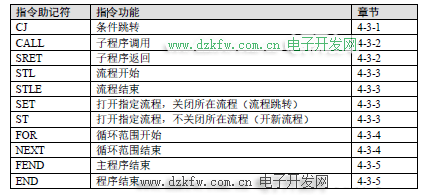

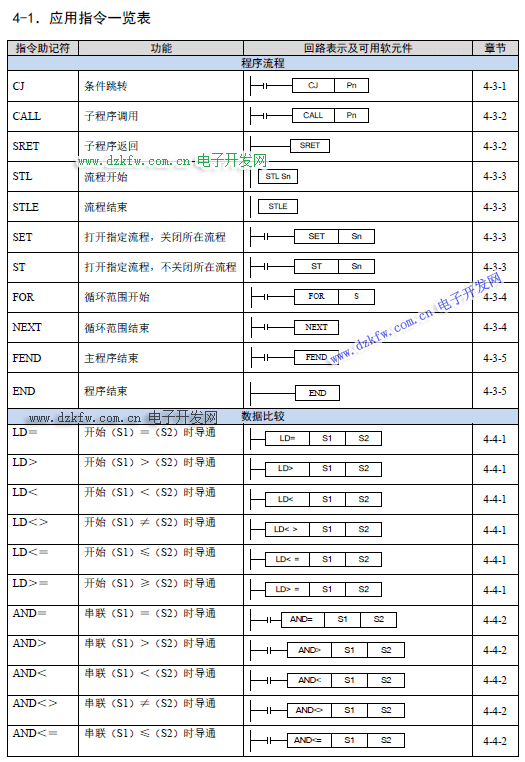

條件跳轉[CJ]
CJ 作為執行序列一部分的指令，可以縮短運算周期及使用雙線圈。

循環 [FOR]、[NEXT]

考核內容

1. 實操內容： 用梯形圖實現流水燈功能（注：必須使用TMR指令）。

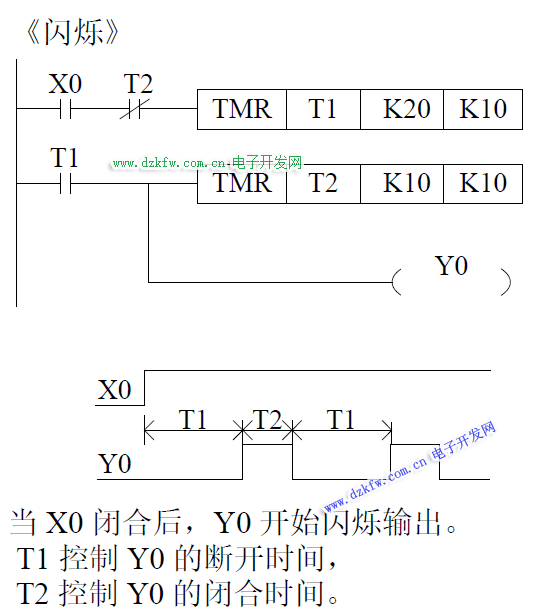

以一個燈亮滅為基礎（閃爍）


構建8個LED的閃爍，通過定時器賦予不一樣的閃爍時長，達到流水燈的效果.
0.25s 0.5s 0.75s 1s 1.25s 1.5s 1.75s 2s

2. 對所學習指令能簡單掌握

可以
