LC正弦波振蕩器電路設計圖

作者:佚名    文章來源:本站原創    點擊數:1578    更新時間:2018-11-21

  電子線路中,除了要有對各種電信號進行放大的電子線路外,還需要有能在沒有激勵信 號的情況下產生周期信號的電子電路,這種在無需外加激勵信號的情況下,能將直流電能轉 換成具有一定波形、一定頻率和一定幅度的交變能量的電子電路稱為高頻信號發生器。

  高頻信號發生器主要用來向各種電子設備和電路提供高頻能量或高頻標準信號,以便測 試各種電子設備和電路的電氣特性。例如,測試各類高頻接收機的工作特性,便是高頻信號 發生器一個重要的用途。在電路結構上,高頻信號發生器和高頻發射機很相似。

  高頻信號發生器主要是產生高頻正弦震蕩波,故電路主要是由高頻振蕩電路構成。振蕩 器的功能是產生標準的信號源,廣泛應用于各類電子設備中。為此,振蕩器是電子技術領域 中最基本的電子線路,也是從事電子技術工作人員必須要熟練掌握的基本電路。

  常用正弦波振蕩器主要由決定振蕩頻率的選頻網絡和維持振蕩的正反饋放大器組成, 這就是反饋振蕩器。按照選頻網絡所采用元件的不同, 正弦波振蕩器可分為LC 振蕩器、RC 振蕩器和晶體振蕩器等類型。其中LC 振蕩器和晶體振蕩器用于產生高頻正弦波。正反饋放 大器既可以由晶體管、場效應管等分立器件組成,也可以由集成電路組成。

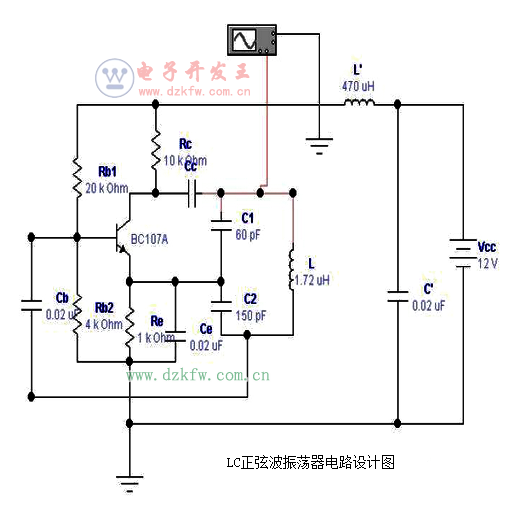

  電容三點式振蕩器仿真電路圖:

LC正弦波振蕩器電路設計圖


Tags:LC振蕩電路,LC
