實用摩托車充電電路

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2014-7-22

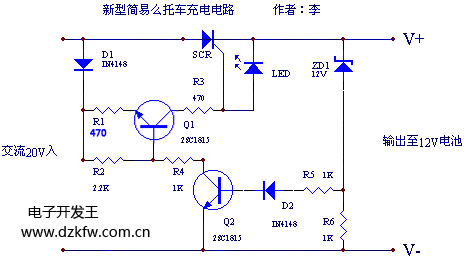

該充電器只利用了交流電的正半周充電,充電速度較快,且能延長電池壽命,在普通的么托車上使用該充電器,性能極好,可省燃油5%左右,是一個實用的充電電路,此充電器的作者正在使用中。工作原理:(如下圖)交流電壓同時加到D1和SCR,經過D1的半波整流后通R1、R2、Q1、R3向SCR提供觸發電壓,此時SCR給電池充電,當電池電壓上升至13.5V時ZD1導通,電壓經過R5、D2向Q2提供偏壓,使Q2導通,Q1反偏截止,SCR停止輸出,當電池電壓低于13-13.5V時,將重復上述過程。

實用的摩托車充電電路圖

Tags:實用摩托車充電電路,12V電池充電電路
