會員注冊 2009年，一個百年一遇的災荒年啊，節約就是成了我們生存的主題，照明用電也是其中一方面啊，誰家每個月不用上百八十的電費，今天我們就為大家?guī)砹斯?jié)電的好方法，使用LED節能燈，LED節能燈不但節能，而且有壽命長等優點，深受人們歡迎！至此我們?yōu)榇蠹医榻BLED節能燈制作過程，希望大家可以在制作的同時，也節約點能源，少付點電費。

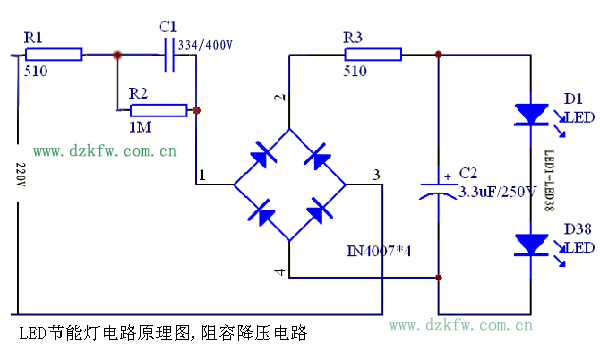

LED節能燈電路原理圖

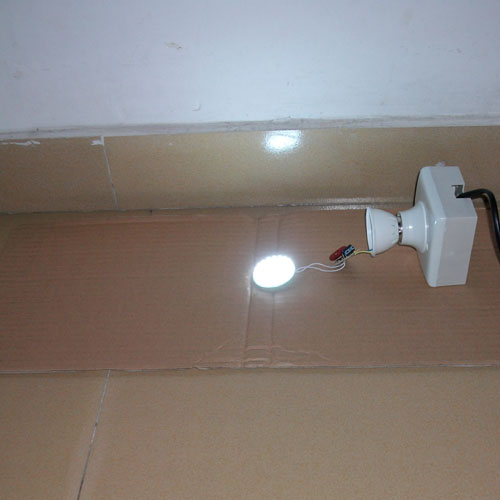

點亮后的效果，還不錯吧
圖1是一款LED燈杯的實用電路圖,該燈使用220V電源供電,220V交流電經C1降壓電容降壓后經全橋整流再通過C2濾波后經限流電阻R3給串聯的38顆LED提供恒流電源.LED的額定電流為20mA,但是我們在制作節能燈的時候要考慮很多方面的因素對LED的影響,包括光衰和發熱的問題,我們在做這種燈的時候因為LED的安裝密度比較高,熱量不容易散出,LED的溫度對光衰和壽命影響很大,如果散熱不好很容易產生光衰,因為LED的特性是溫度升高電流就會增大,所以一般在做大功率照明時散熱的問題是最重要的,將影響到LED的穩定性,小功率一般都采取自散熱方式,所以在電路設計時電流不宜過大.圖中R1是保護電阻,R2是電容C1的卸放電阻,R3是限流電阻防止電壓升高和溫度升高LED的電流增大,C2是濾波電容,實際在LED電路中可以不用濾波電路,C2是用來防止開燈時的沖擊電流對LED的損害,開燈的瞬間因為C1的存在會有一個很大的充電電流,該電流流過LED將會對LED產生損傷,有了C2的介入,開燈的充電電流完全被C2吸收起到了開燈防沖擊保護.該電路是小功率燈杯最實用的電路,占用體積小可以方便的裝在空間較小的燈杯里,現在被燈杯產品廣泛的采用.優點:恒流源,電源功耗小,體積小,經濟實用.但是在設計時降壓電容要采用耐壓在400V以上的滌綸電容或CBB電容,濾波電容要用耐壓250v以上.此電路適合驅動20-40只20mA的LED.

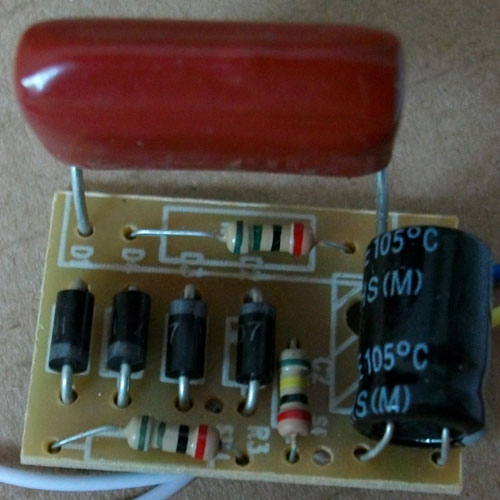

關鍵部位，降壓部份，阻容降壓電路

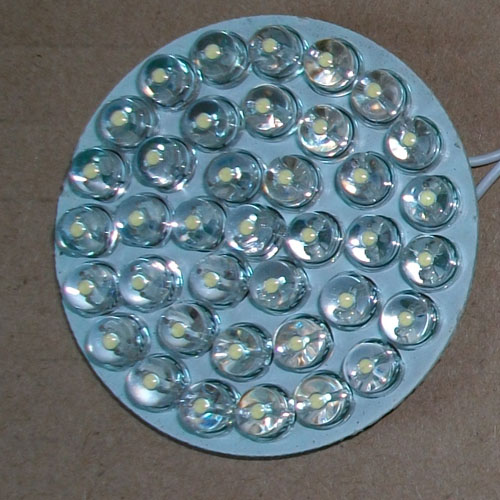

LED電路板焊好后的效果

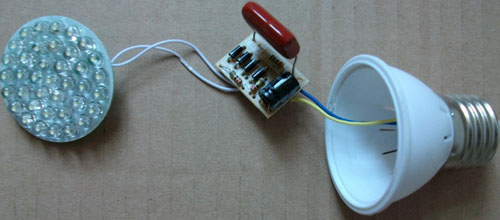

連接好后的效果

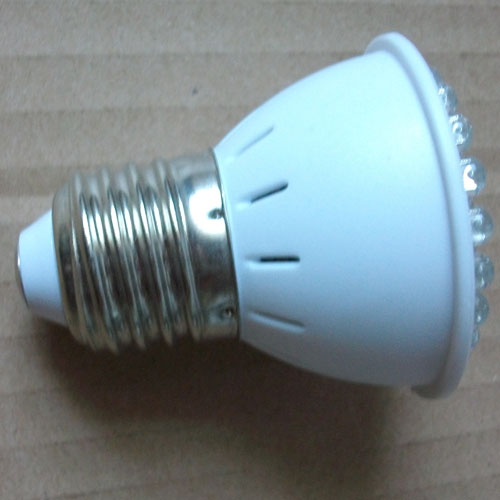

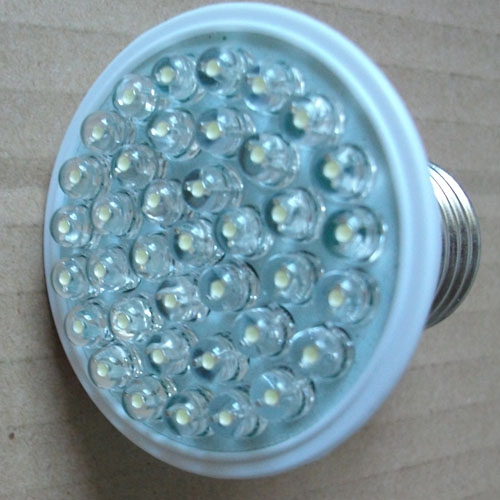

安裝完成后的效果
