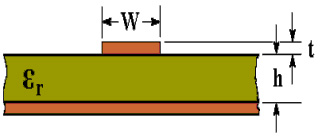

在射頻電路及高速數字電路設計的過程中，傳輸線阻抗控制必不可少。微帶線是最受歡迎的傳輸線形式，給定微帶線線寬，微帶線厚度，PCB板材的相對介電常數ε_r ，這款計算器便可以快速地計算出微帶線的特征阻抗Z_o，而且這款計算器的準確度絲毫不遜于商業軟件。

以下為微帶線特性阻抗計算器（計算軟件）：

關于相對介電常數ε_r 與等效介電常數ε_eff

微帶線阻抗計算公式：

關于微帶線特征阻抗Z_o
