幾種常見線圈的電感量計算方法

作者:佚名    文章來源:本站原創    點擊數:2659    更新時間:2010-8-29

線圈電感量的計算

在開關電源電路設計或電路試驗過程中,經常要對線圈或?qū)Ь€的電感以及線圈的匝數進行計算,以便對電路參數進行調整和改進。下面僅列出多種線圈電感量的計算方法以供參考,其推導過程這里不準備詳細介紹。
在進行電路計算的時候,一般都采用SI國際單位制,即導磁率采用相對導磁率與真空導磁率的乘積,即:μ=μrμ0 ,其中相對導磁率μr是一個沒有單位的系數,μ0真空導磁率 的單位為H/m。

幾種典型電感

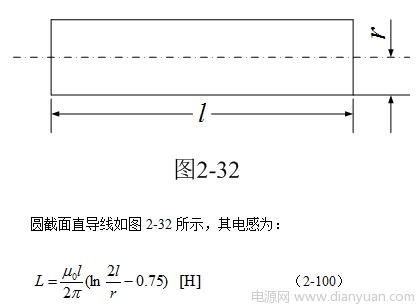

1、圓截面直導線的電感



其中:

L:圓截面直導線的電感 [H]

l:導線長度 [m]

r:導線半徑 [m]

μ0 :真空導磁率,μ0=4π10-7 [H/m]

【說明】 這是在 l>> r的條件下的計算公式。當圓截面直導線的外部有磁珠時,簡稱磁珠,磁珠的電感是圓截面直導線的電感的μr倍, μr是磁芯的相對導磁率,μr=μ/μ0 , μ為磁芯的導磁率,也稱絕對導磁率, μr是一個無單位的常數,它很容易通過實際測量來求得。

2、同軸電纜線的電感

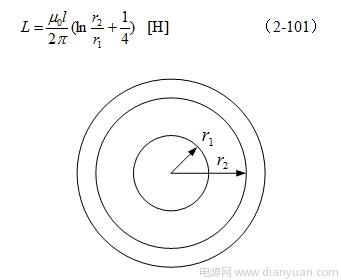

同軸電纜線如圖2-33所示,其電感為:



其中:

L:同軸電纜的電感 [H]

l:同軸電纜線的長度 [m]

r1 :同軸電纜內導體外徑 [m]

r2:同軸電纜外導體內徑 [m]

μ0:真空導磁率,μ0=4π10-7 [H/m]

【說明】 該公式忽略同軸電纜外導體的厚度。





Tags:常見線圈,電感量計算
