最簡單的開關電源,TOP210引腳圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2023/3/12

最簡單的5V/5W開關電源實際如圖所示。圖中TOP210(IC1)為三端PWM開關。IC1中含有5V/5W開關電源的成本比常用的線性電源成本低。

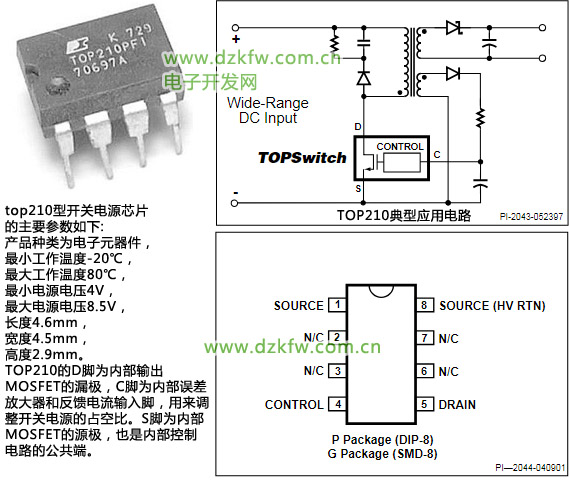

TOP210引腳圖和中文資料

該電源交流輸入電壓范圍為85~265V,當負載從額定負載的10%變化到100%,電源電壓調整率和負載電流調整率可達+-5%。該電源還具有過壓、超溫保護和限流等功能。

TOP210的D腳為內部輸出MOSFET的漏極,C腳為內部誤差放大器和反饋電流輸入腳,用來調整開關電源的占空比。S腳為內部MOSFET的源極,也是內部控制電路的公共端。

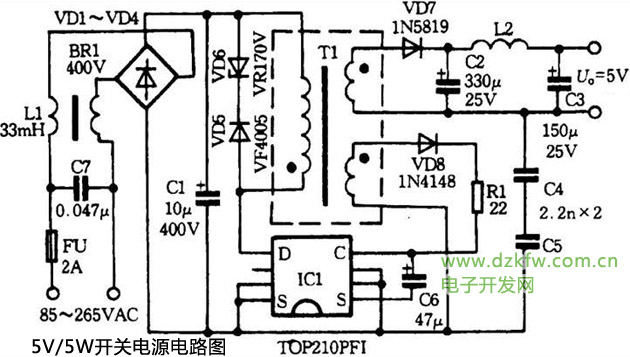

5V/5W開關電源電路圖

交流輸入電壓經VD1-VD4整流后的直流高壓,加到變壓器T1初級線圈的一端,初級線圈的另一端加到TOP210內部輸出MOSFET的漏極。VD5和VD6組成鉗位電路,把變壓器漏感引起的脈沖前沿尖峰電壓限制到安全值。該電源的工作頻率為l00kHz。變壓器次級電壓經VD7整流和C2、C3、L2濾波后,輸出5V穩定電壓。L1、C7、C4、C5用來減小傳導輻射電流,以減小開關電源產生的射頻干擾。反饋線圈兩端電壓經VD8整流,R1、C6限流、濾波后,加到TOP210的控制腳,C6兩端電壓由來調整,以便穩定輸出電壓。
