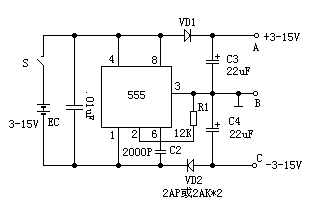

附圖電路中，時基電路555接成無穩態電路，3腳輸出頻率為20KHz、占空比為1：1的方波。3腳為高電平時，C4被充電；低電平時，C3被充電。由于VD1、VD2的存在，C3、C4在電路中只充電不放電，充電最大值為EC，將B端接地，在A、C兩端就得到+/-EC的雙電源。本電路輸出電流超過50mA。

     下面再介紹幾種單電源變雙電源電路
     圖1是最簡單轉換電路。其缺點是R1、R2選擇的阻值小時，電路自身消耗功率大：阻值較大時帶負載能力又太弱。這種電路實用性不強。


    將圖1中兩個電阻換為兩個大電容就成了圖2所示的電路。這種電路功耗降為零，適用于正負電源的負載相等或近似相等的情況。


     圖3電路是在圖l基礎上增加兩個三極管，加強了電路的帶負載能力，其輸出電流的大小取決于BG1和BG2的最大集電極電流ICM。通過反饋回路可使兩路負載不相同時也能保持正負電源基本對稱。例如由負載不等引起Ub下降時，由于Ua不變(R1，R2分壓供給一恒定Ua)，使BGl導通，BG2截止，使 RL2流過一部分BGl的電流，進而導致Ub上升。當RL1、RL2相等時BG1、BG2均處于截止?fàn)顟B(tài)。R1和R2可取得較大。


    圖4的電路又對圖3電路進行了改進。增加的兩個偏置二極管使二個三極管偏離了死區，加強了反饋?zhàn)饔茫�使得雙電源有較好的對稱性和穩定性。D1、D2也可用幾十至幾百歐的電阻代替。

    圖5的電路比圖4的電路有更好的對稱性與穩定性。它用一個穩壓管和一個三極管代換了圖4中的R2，使反饋?zhàn)饔眠M(jìn)一步加強。


    圖6電路中，將運放接成電壓跟隨器，輸出電流取決于運放的負載能力。如需較大的輸出功率，可采用開環增益提高的功放集成塊，例如TDA2030等。這種電路簡單，但性能較前面電路都好。
