直流升壓電路 直流電壓升壓降壓變換原理-DC-DC升壓降壓電路原理

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2021-12-05

DC-DC電路原理
DC-DC是英語直流變直流的縮寫,所以DC-DC電路是某直流電源轉變為不同電壓值的電路。DC-DC是開關電源技術的一個分支,開關電源技術包括AC-DC、DC-DC兩ff個分支。DC-DC電路按功能分為:
升壓變換器:將低電壓變換為高電壓的電路。
降壓變換器:將高電壓變換為低電壓的電路。
反向器:將電壓極性改變的電路,有正電源變負電源,負電源變正電源兩類。
三個主要分支,當然應用時在同一電路中會有升壓反向、降壓升壓等功能同時存在。
DC-DC變換器的基本電路有升壓變換器、降壓變換器、升降壓變換器三種。

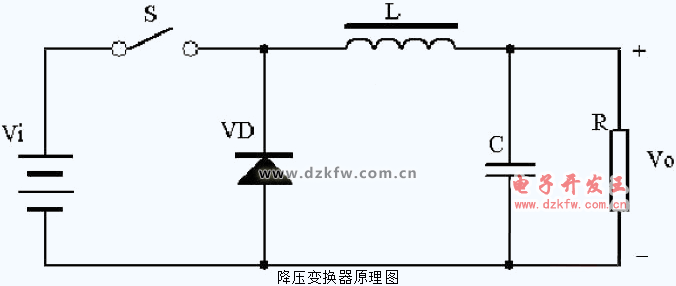

降壓變換器原理圖如圖1所示,當開關閉合時,加在電感兩端的電壓為(Vi-Vo),此時電感由電壓(Vi-Vo)勵磁,電感增加的磁通為:(Vi-Vo)*Ton。
當開關斷開時,由于輸出電流的連續,二極管VD變為導通,電感削磁,電感減少的磁通為:(Vo)*Toff。
當開關閉合與開關斷開的狀態達到平衡時,(Vi-Vo)*Ton=(Vo)*Toff,由于占空比D<1,所以Vi>Vo,實現降壓功能。

降壓變換器原理圖

                                         圖1 降壓變換器原理圖

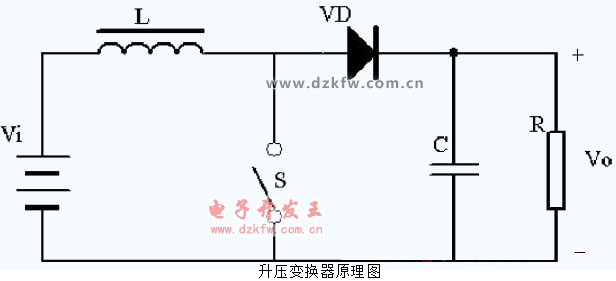

升壓變換器原理圖如圖2所示,當開關閉合時,輸入電壓加在電感上,此時電感由電壓(Vi)勵磁,電感增加的磁通為:(Vi)*Ton。
當開關斷開時,由于輸出電流的連續,二極管VD變為導通,電感削磁,電感減少的磁通為:(Vo- Vi)*Toff。
當開關閉合與開關斷開的狀態達到平衡時,(Vi)*Ton=(Vo- Vi)*Toff,由于占空比D<1,所以Vi<Vo,實現升壓功能。

升壓變換器原理圖

                                     圖2 升壓變換器原理圖

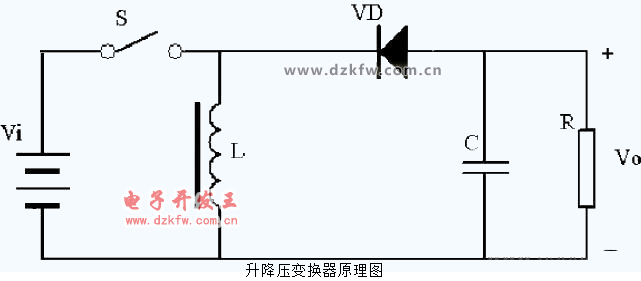

升降壓變換器、入出極性相反原理如圖3, 當開關閉合時,此時電感由電壓(Vi)勵磁,電感增加的磁通為:(Vi)*Ton;當開關斷開時,電感削磁,電感減少的磁通為:(Vo)*Toff。當開關閉合與開關斷開的狀態達到平衡時,增加的磁通等于減少的磁通,(Vi)*Ton=(Vo)*Toff,根據Ton比Toff值不同,可能Vi<Vo,也可能Vi>Vo。

升降壓變換器原理圖

                                          圖3 升降壓變換器原理圖
