利用可調并聯穩壓器TL431集成電路可組成極簡單的充電器。

工作原理：

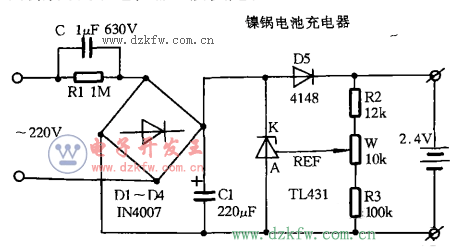

電路如附圖所示。市電經電容降壓、橋式整流、電容濾波，輸出直流電壓并通過D5向兩節鎳錫電池充電。充電電流的大小和電壓的高低，由調節電位器W所決定。鎳鉻充電電池充電電路，1.5v電池充電電路




TL431穩定性高，有良好的開關特性，能輸出較大的電流。其基準端REF與陽極端A固定電壓為2.5V，當這兩端的電壓達到了2.5V(電池電壓經分壓電路達到2.5V)時，TM31導通，分流了充電電流，這時K、A間的電壓維持為2V左右。如電池電壓低于2V時，TL431又截止，電路又開始進入充電狀態。本裝置巧妙地利用這一具有開關特性的集成電路，制作的充電器能保證電池不過充電，延長了電池的使用壽命。

元件選擇：

電路中的TL431是精密的可調集成穩壓電路，還可選用其它廠家生產的LM431、林A431等。D5用IN4148開關二極管，電阻必須選用1/2W碳膜電阻，W選用IOk電位器。其它元件按圖標選用，電路裝好后，必須固定在一塑料盒內。電路因沒與市電隔離、裝置時必須注意安全以防觸電。
