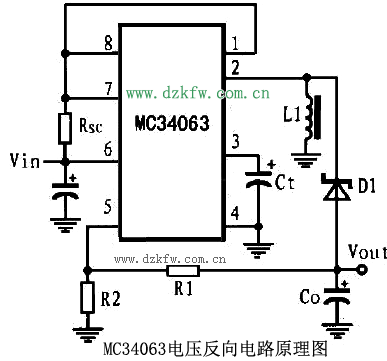

圖為采用MC34063芯片構成的開關反壓電路。當芯片內部開關管T1導通時，電流經MC34063的1腳、2腳和電感Ll流到地，電感Ll存儲能量。此時由Co向負載提供能量。當T1斷開時，由于流經電感的電流不能突變，因此，續流二極管D1導通。此時，Ll經D1向負載和Co供電(經公共地)，輸出負電壓。這樣，只要芯片的工作頻率相對負載的時間常數足夠高，負載上便可獲得連續直流電壓。
