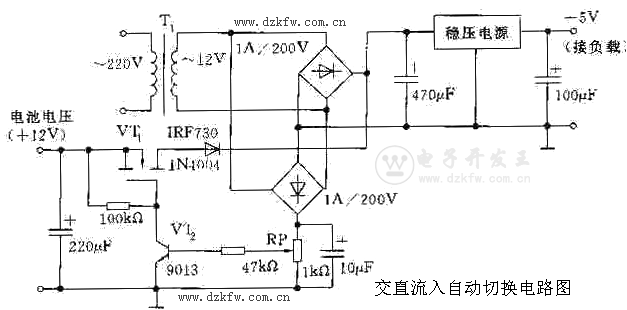

上圖是交直流入自動切換電路，市電電壓經變壓器T1降壓后，再經整流、濾波、穩壓后輸出，供負載工作。同時，另一路通過整流、濾波產生的直流電壓經 RP分壓加到VT2的基極，VT2導通，VT1截止。當市電中斷時，VT2由導通轉為截止，此時功率場效應管VT1導通，蓄電池通過VT1加于穩壓電路，輸出穩定的直流電壓供負截。由于采用MOSFET進行快速電子切換，本電路達到電源不間斷的目的。
