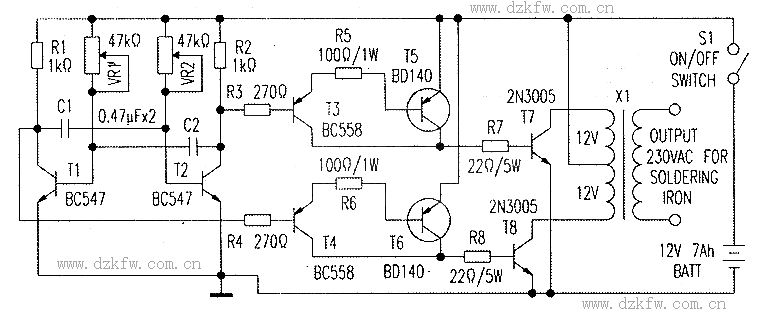

這里介紹一種簡單、低價的逆變電源,在交流電源停電時,給小功率電烙鐵(25w、35W等)供電使用。該電源用了8只晶體管和幾只電阻以及電容器,如附圖所示。
晶體管T1和T2(型號為BC547)組成多諧振蕩器電路,以產生50Hz信號。晶體管T1和T2的集電極互補輸出。饋入晶體管T3和T4、T5和T6(BC558和BD140)組成的PNP達林頓驅動器。該驅動器的輸出再饋入晶體管T7、T8(型號為2N3055)的推挽電路工作。對晶體管T5~T8應加適當尺寸的散熱片。
該電路用了一只230V/AC、初級到次級2x10V、4.5Ah的變壓器(x1)。變壓器次級的中心抽頭,連接到電池(+12V、7Ah)端、次級的另外兩個端分別連接到功率晶體管T7、T8的集電極上。
當你接通開關S1給電路供電時.變壓器x1的初級便感生日230V的交流電壓.該電壓就可加熱你的電烙鐵。
把電路安裝在普通的PCB上,再裝入適當的小盒內。使用適當的載流導線與電池和變壓器相連接。在小盒的前面板上,安裝功率開關S1和三腳插座,以便插入電烙鐵插頭用。
注意:電池的額定值以及晶體管T7和T8、變壓器等,這些都應隨負載(電烙鐵功率)的變化而調整相關的參數值。
