常言道：“愛好是最好的老師”，做家電維修也是這樣，培養動手能力和對家電電子技術的愛好，就是一個不錯的選擇。前不久自己的電腦電源壞了，正好提供了一次實踐的機會。

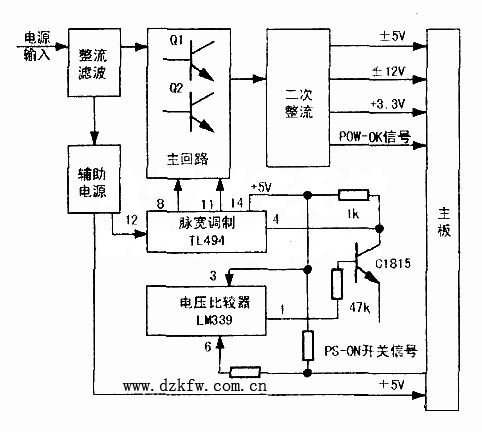

　　首先檢查主電源初級整流濾波輸出的300V，正常，直觀檢查幾個大功率的開關管和負載二極管也正常。然后查閱有關電腦ATX電源的原理，知道開機的控制過程，于是決定分段維修。電腦ATX電源具有軟開關控制，開機就進入待機的狀態，一定要有一個輔助電源，常見的脈寬調制振蕩器TL494輸出驅動脈沖去推動主開關變壓器回路，另外還有LM339電壓比較器控制開／關機和各種保護。先檢查輔助電源，輸出兩組電壓，一路5VSB(STANDBY)作為主板的待機電源，另一路輸出12V的電壓給脈寬調制振蕩器⑥腳供電，并從TL494⑩腳輸出基準+5V電源，此時開機信號PS-ON為4.5V高電平，脈寬調制振蕩器的④腳為高電壓，振蕩輸出被封鎖，處于待機狀態，當開機時，主板送出PS-ON低電平信號，脈寬調制振蕩器的④腳為低電壓，主回路進入工作狀態。因此，可以先檢修紫色線的+5V待機電源和綠色的PS-ON+5V電壓，如果這兩個電壓不正常，說明待機電源或者脈寬調制IC電路故障，檢修相對就比較簡單了。實際檢修中，發現以上的電壓正常。接下來就將綠5V對地短路強制開機，實測發現對地短路綠5V后，TL494④腳仍為3.2V高電壓，這說明控制電路不正常，④腳始終不能為低電壓，主回路就被封鎖不能進入工作狀態。靜心研究，根據實物畫出④腳的有關電路，測量發現綠,5V對地短路后LM339①腳電位能變成高電位，參看下圖分析原因應該是C1815沒有導通，更換后故障排除。
　　沒有花錢，修好電源，還對ATX電源有了更實際的了解。電腦電源基本的原理也是脈寬調制開關電源，和其他的電源相比，多路輸出，電流大，控制環節也比較多，元件密度大，嘗試修理時，除了應具備一般電源的修理常識外，還要了解開／關機控制和各種保護控制等的來龍去脈。
