對于某些電子儀器和電氣設備，對見六電源的頻率有著一定的要求，電源頻率高于或低于50Hz，都會影響設備的正常工作，甚至造成儀器和設備的損壞。因此，對于此類設備需要裝設電源頻率檢測裝置，當電源頻率超出要求的偏差范圍時，該裝置能夠打出警示或自動切斷電源，以確保設備的安全。
　　一、電路工作原理

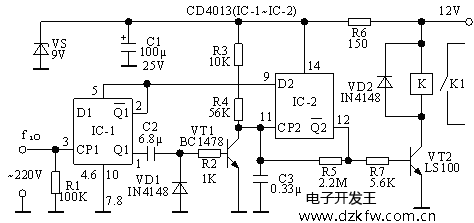

　　電源頻率檢測器電路圖如圖所示。

電源頻率檢測器電路圖

　　電路中，CD4013中的第一觸發器IC-1組成一個雙穩態觸發器，用來對輸入的電源信號整形和二分頻。由它的Q1端輸出的分頻信號作為開光管VT1的開關控制信號。第二觸發器IC-2的R3、R4、R5及C3組成頻率檢測電路，當電源頻率超出規定范圍時，頻率檢測電路輸出檢測信號使VT2導通，切斷電源。當雙穩態觸發器輸出脈沖的下降沿使VT1截止時，電容C3通過R3、R4、R5進行充電，如果電源頻率較低，電容充電時間將延長，C3上端的電壓將會升高，通過R5與R7分壓后會使VT2導通，繼電器吸和，它的常閉觸點將電源斷開。在電源頻率正常時，由于開關管VT1關斷的時間小于電容C3的充電時間常數，C3上端的充電電壓達不到VT2的導通電壓，被控設備將正常工作。
　　二、元器件的選擇
　　元器件無特殊要求，可按圖上標示選擇。
　　三、制作和調試方法
該電路的元件型號及數值已在圖中標出，組裝后無須調試即可使用。
