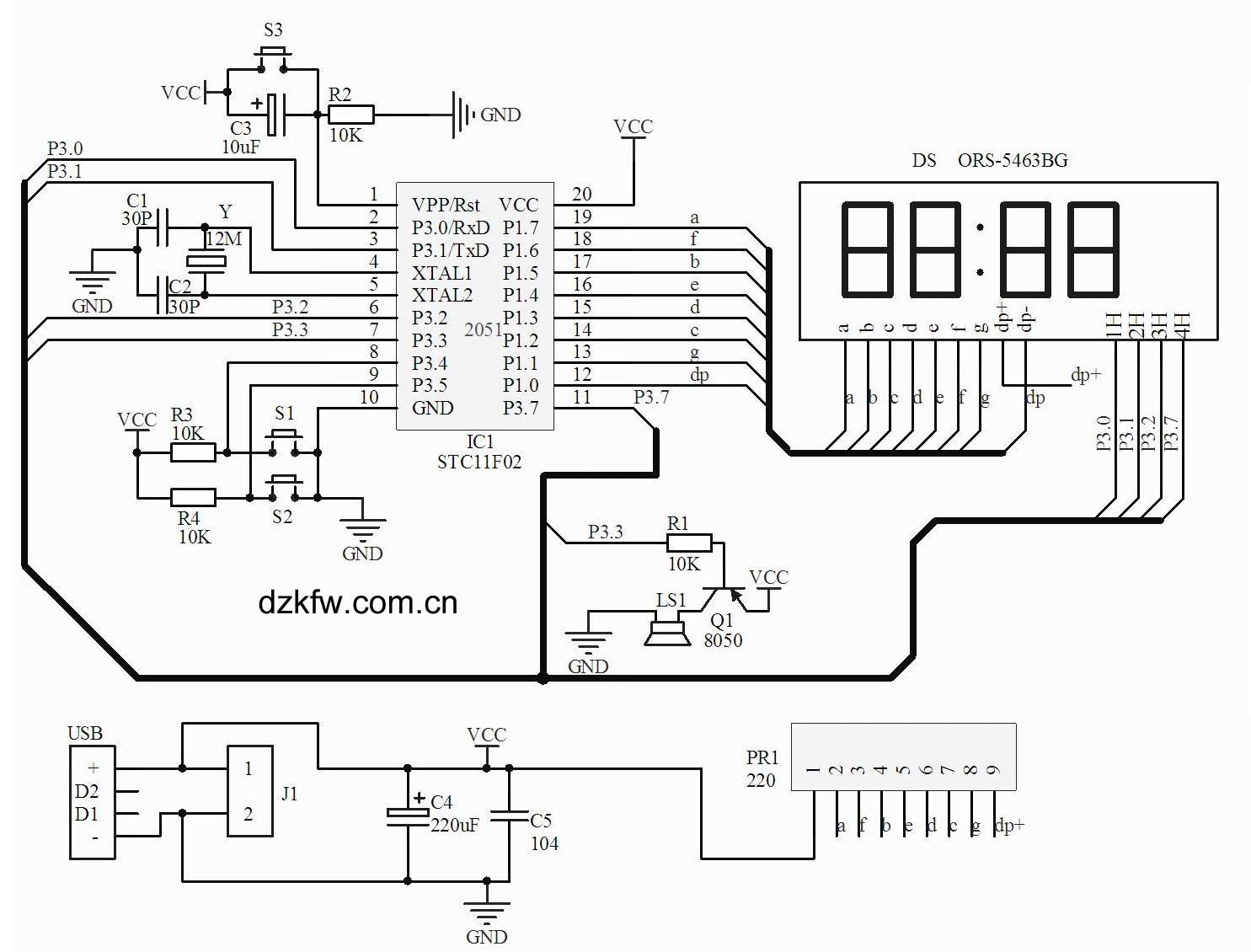

會員注冊電路原理如圖1
電子鐘程序 /Article/danpianji/2670.html
元件清單如下：
| 元件名稱 | 規格型號 | 編號 | 數量 |
| 瓷片電容 | 30P | C1, C2 | 2 |
| 瓷片電容 | 104 | C5 | 1 |
| 電解電容 | 10uF/16-50V | C3 | 1 |
| 電解電容 | 220uF/10V | C4 | 1 |
| 四位綠色陰數碼管 | ORS-5463BG | DS | 1 |
| 20P IC座 | DIP 20 | IC1 | 1 |
| 寫入程序的芯片 | STC11F02 | IC1 | 1 |
| 12mm電磁無源蜂鳴器 | 12RT04CC | LS1 | 1 |
| 9P排阻 | 200-220歐 | PR1 | 1 |
| TO-92三極管 | 9012 | Q1 | 1 |
| 1/4W電阻 | 10K | R1, R2, R3, R4 | 4 |
| 6*6*5微動開關 | SW2 | S1, S2, S3 | 3 |
| 迷你USB座 | 90度5腳迷你USB座 | USB | 1 |
| 49U晶振 | 3.579M | Y | 1 |
| PCB | 專用PCB | 1 | |
| 21 |
|
4位數字電子鐘調試說明 |
| 代碼（冒號左邊兩位，按S1加1） | 功能名稱 | 調試內容（冒號右邊兩位，按S2加1） | 說明 |
| 01 | 秒顯示與調整 | 按S2秒加1 | 可以作為秒表使用 |
| 02 | 走時分鐘調整 | 走時分鐘調整 | |
| 03 | 走時小時調整 | 走時小時調整 | 走時小時調整 |
| 04 | 整點報時設置調整 | 0為所有整點報時，1為7-22點報時，2為不整點報時 | |
| 05 | 時間快慢調整 | 有1-5檔，默認2檔，數字越大走時越快 | |
| 06 | 第1路鬧鈴分鐘調整 | 第1路鬧鈴分鐘顯示并設定 | |
| 07 | 第1路鬧鈴小時調整 | 第1路鬧鈴小時顯示并設定 | |
| 08 | 第2路鬧鈴分鐘調整 | 第2路鬧鈴分鐘顯示并設定 | |
| 09 | 第2路鬧鈴小時調整 | 第2路鬧鈴小時顯示并設定 | 此狀態后進入正常走時 |
