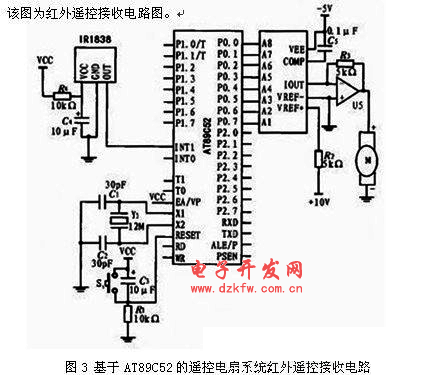

該圖為紅外遙控接收電路圖。 如下圖所示，單片機的左半部分是萬能紅外接收頭 IR1838，其管腳1為輸出，管腳2，3分別是接地和電源的輸入，電源電壓仍然為5  V，左半部分的單片機的最小系統完成的是單片機的復位功能和啟停，右半部分電路是由一個 DAC0808芯片構成，該芯片輸出與一個放大器相連，通過放大后將電壓加在直流電機的兩端，從而驅動了電機的工作。關于 DAC0808它的主要參數為，誤差最大，快速建立時間為150  ns，高速輸入乘以轉換率為：8  mA／μs，電源電壓為±4．5～±18  V 到，該芯片為低功耗的，最大功耗為33  mW。該 DAC 是8位的，也就意味著輸入的范圍為0到255，輸出的電壓從0～10 V 變化的，這樣最小精度為10／255 V，但是經過一個集成放大器后，也就能驅動一個小小的電動機了。
