直流電機無級調速電路直流電機無級調速電路

這塊電路板電路簡單，成本不高，制作容易，電路作簡單分析： 22OV 交流電經變壓器 T 降壓， P2 整流， V5 穩壓得到 9V 直流電壓，為四運放集成芯片 LM324 提供工作電源。 P1 整流輸出是提供直流電機勵磁電源。 P4 整流由可控硅控制得到 O 一 200V 的直流，接電機電樞，實現電機無級調速。 R1 , C2 是阻容元件，保護 Vl 可控硅。 R3 是串在電樞電路中作電流取樣，當電機過載時， R3 上電壓增大，經 D1 整流， C3 穩壓， W1 調節后進入 LM324 的 12 腳，與 13 腳比較從 14 腳輸出到 1 腳，觸發 V7 可控硅， D4 LED 紅色發光管亮， 6 腳電壓拉高使 V1 可控硅不能觸發，保護電機。電機過載電流大小由 W1 調節。市電過零檢測，移相控制是由 R5 、 R6 降壓， P3 整流，經 4N35 隔離得到一個脈動直流進入 14 腳，從 8 腳到 5 腳輸出是脈沖波，調節 W2 電位器即調節 6 腳的電壓大小，可以改變脈沖的寬度，脈沖的中心與交流電過零時刻重合，使得雙向可控硅很好地過零導通， D4 是過載指示， D3 是工作指示， W2 是電機速度無級調節電位器。電路制作好．后只要元件合格，不用調整就可使用。我從 1OOW 一 1000W 電機都試過，運行可靠，調節方便，性能優良。

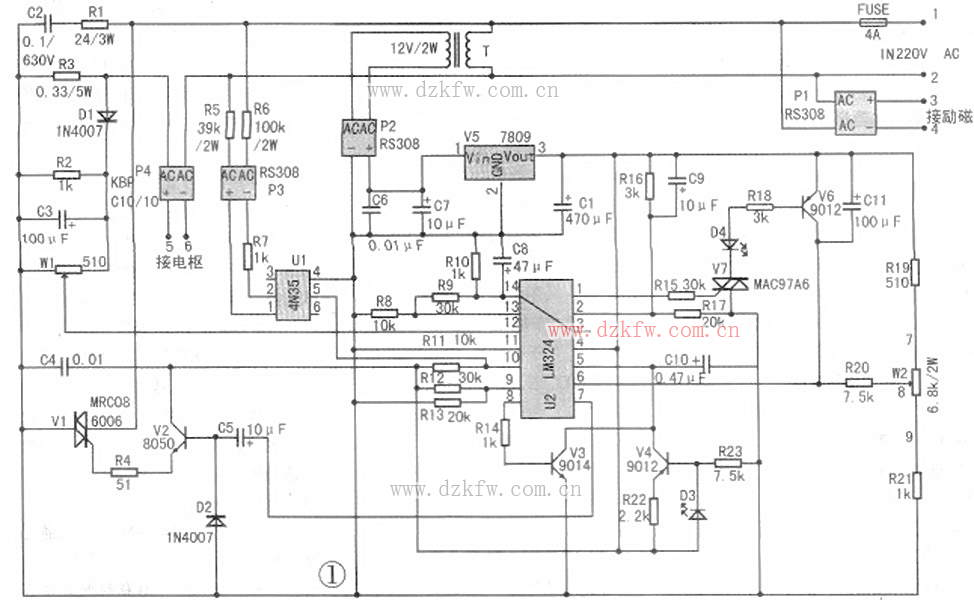

 原理圖：

印刷電路板圖：
