電焊機自動控制電路,Welding machine controller

關鍵字：電焊機控制電路圖，電焊機控制

作者：丁德勤

一、電路工作原理

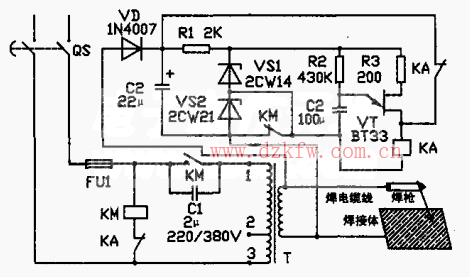

　　如下圖所示：該裝置是一種典型的安全節電起動電路，合上電源開關QS，交流接觸器KM線圈得電吸合。其常閉輔助觸點斷開，主觸點閉合，380V交流電壓加在電焊變壓器T的初級，次級感應出電壓約80V。
　　將穩壓管VS1和VS2擊穿，在VS1兩端輸出20V直流電壓，并使單結晶體管VT導通，電容C3向繼電器KA放電，使KA吸合，其常開觸點閉合并自鎖，常閉觸點斷開，交流接觸器KM線圈無電而釋放，380V交流電源通過電容C1與電焊機初級接通，使電焊機空載電流大大減小，是電焊機過到節電的目的。這時電焊機次級電壓降至11.5V左右，該電壓經VD整流、C2濾波后給繼電器KA提供直流電壓，是KA保持吸合狀態。
　　焊接時，電焊變壓器次級被短路，電壓降至約0v，KA失電釋放，接觸器KM得電吸合，電焊機進入下一步正常焊接狀態。在操作中更為安全節能可靠，改裝中增加電氣元件極少，既經濟又方便實用，操作自然，工作起來自如，得心順手。


　　二、元件選擇
　　QS選用60A單相刀閘，T是交流電焊機接線方式，即：1，2腳連接是220V、l，3腳連接是380V。電容Cl的選擇應使電焊機變壓器次級電壓降為11.5V左右，其耐壓大于630V，繼電器KA選用直流JRS-13F/12V電壓。
　　其他按圖標注電阻、電容為準，進行選擇對號入座。對各種型號的電焊機均可照這樣的接線方式，不需特殊調試就可正常工作，該電路容易實施。
