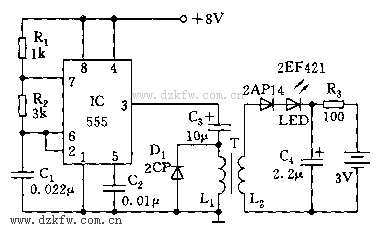

如圖所示，555時基芯片和R1、R2、C1組成無穩態多諧振蕩器，f=1.44/(R1+2R2)C1，力求參數給出的振蕩頻率約10KHz。輸出的振蕩方波加至高頻變壓器初級線圈L1上，次級L2感應出電壓給電池充電。

高頻變壓器初次級用合適的漆包線各繞200圈，變比1:1，也可根據實際需要改變變比。

這個電路樣式主要是實現了前后級電路的隔離，在一些電路應用中是需要的，實踐中可靈活運用。
